圖層管理 > 圖層管理

相接設定

相接設定，可幫助使用者在編輯圖徵時，在指定的容許值範圍內精確地將編輯中的新增圖徵或現有圖徵與其他現有圖徵連結。舉例來說:有兩塊毗鄰的農地，他們擁有共同的界線，即所謂「共線」，您就必須確定此兩農地是精確地相接在一起，而相接設定就是能幫助您輕鬆地達到此目標的工具。

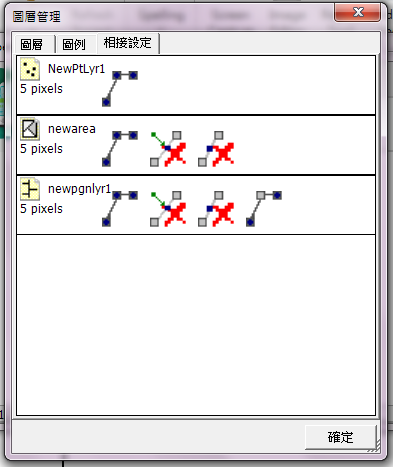

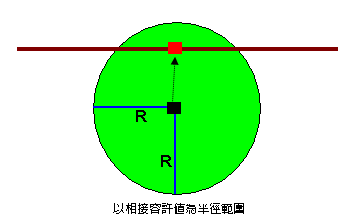

在「相接設定」頁籤裡，可針對相接內容和相接容許值做設定。相接容許值，是一特定距離，滑鼠游標或觸控筆移動時以此特定距離為半徑，移動過程中，半徑範圍內若有您所設定的相接內容，滑鼠或觸控筆會自動與之相接；也就是說在編輯狀態下，移動中的點圖徵或節點，距離欲相連接的圖徵小於設定的容許值時，系統就會自動地將點圖徵或節點相接至目標圖徵上。例如:在下圖中，欲將中間的點圖徵相接至上方的線段，當移動點圖徵時，一旦線段進入以相接容許值為半徑的圓形範圍內時，系統會自動將該點相接至線段，請看下圖線段上的點。最後，點和線段的位置關係就會緊密的疊合。

在「相接設定」頁籤中，您可自行鍵入容許值，單位為像素，用觸控筆點選 Pixel 即可手動修改。而所謂的相接內容，是指您想要編輯中的圖徵相接於現有圖徵的哪一部份，相接的部份您可選擇節點（Vertex）、線段(Edge)、中點(Midpoint)或是端點(Endpoint)。

節點(Vertex)：相接至該圖層每一圖徵的每一節點。

線段(Edge)：相接至該圖層每一圖徵的全部線段。

中點(Midpoint)：相接至一線段兩節點之間的中間點。

端點(Endpoint)：相接至一線圖徵的起始點和終點。

點圖層只有點，僅可選擇是否允許相接於節點；線段是由諸多節點組成，所以線圖層可選擇是否相接於節點，線段，中點或端點；面圖徵為一封閉面，面圖層可選擇是否相接於節點，線段或中點。例如:A、B 農地是毗鄰的兩塊農地，為了使 A 農地和 B 農地無縫隙緊密地接合，使用者就必須在相接設定允許節點和線段的相接。因此，只要當 B 農地箭頭起點處的這三個節點移動達到相接容許值內時，就會自動地與 A 農地的節點和線段相接。

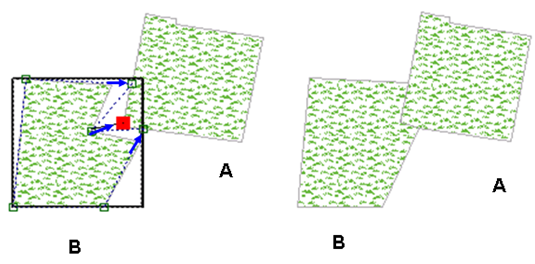

編輯 B 圖徵時，逐一移動圖徵節點靠近 A 圖徵欲相接處，當距離小於相接容許值時，節點會自動變成如下左圖中的實心方框，自動相接到 A 圖徵。編輯完畢，確定寫入編輯，相接後的圖徵如下面右圖，兩個圖徵為共線，之間並沒有空隙，至此圖徵相接完成。

關於相接設定的實際操作請參考移動節點。
