偏移線
當使用者拿到的實地調查資料是以帶狀描述(strip description)n所構成的資料時,就可以使用偏移線工具,這類型資料多是用以描述某中心線兩側的邊界圖徵。要使用此工具時,首先必須先選取一條中心線,並且點擊 符號以開啟偏移線視窗,在視窗內點擊
符號以輸入欲新增的線段節點,包括節點距離中心線段的起點距離(隨沿距離)、與中心線的間距(偏移)、以及偏移的方向(偏移測)。使用者可以在偏移線視窗的表單當中透過
符號來移除所選取的節點,或是透過
和
符號來改變節點的順序。

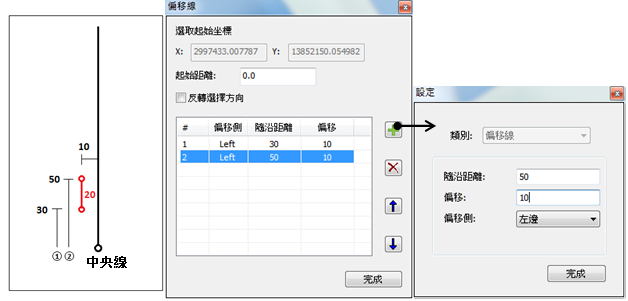

舉例來說,如果您想要在中心線段左側新增一個長度為20單位的線段,並且偏移中心線10單位長,距離中心線起點30單位長,您可以將第一個節點設定為”隨沿距離” = 30、”偏移” = 10、與”偏移測” = 左側,另外設定第二個節點為”隨沿距離” = 50、”偏移” = 10、與”偏移測” = 左側即可,如下圖所示。
