COGO > 建立COGO 線段

導線

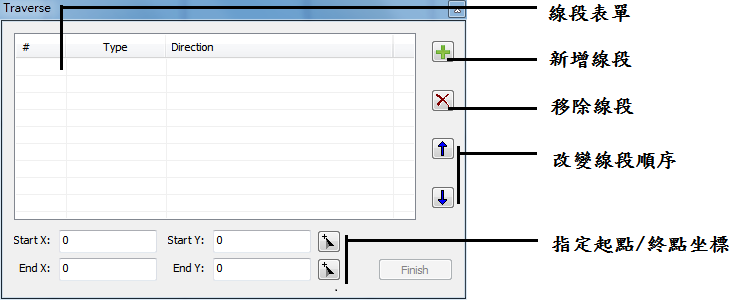

如果土木工程師的實地調查資料是以方向、距離、角度、弧長等形式紀錄的話，那麼這些線段就被稱做為導線。點擊導線符號以開啟導線視窗，該視窗將會一表單紀錄新增線圖徵的線段資訊。使用者可以透過輸入X, Y坐標或是透過鈕來點擊螢幕指定坐標的方式，指定新徵線段的起始/終點坐標，並點擊鈕來新增一線段。導線工具提供多種方法來新增直線與曲線線段，包括方向-距離線段、角度-距離線段、曲線線段、正切曲線線段。

方向-距離線段

若欲使用方向-距離線段工具，則必須先指定線段起點或終點，並且提供線段的方向與距離，最後點擊完成來新增線段。長度的單位與地圖所使用的單位相同，方向則是以東方為0度起算，並以逆時針方向增加。

角度-距離線段

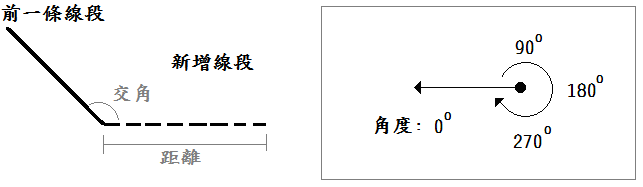

角度-距離線段工具讓使用者能夠透過指定線段距離以及與前一線段交角的方式來新增線段，其交角以順時針增加計算。若該線段為第一條新增線段，則其交角以西方為0度計算，並以順時針方向增加。

曲線線段

要新增一個曲線線段，使用者必須先指定線段起點或終點，並且提供3項曲線的導線量測值，包括角度、弦、弧、半徑、弦方向、徑向、切向等。角度代表的是圓心角，弦則代表曲線兩端點之距離，弦方向則是曲線起點與終點間的方向，如下圖所示。使用者可以透過曲線計算功能來計算所需資訊。

正切曲線線段

要繪製正切曲線線段必須在線段列表當中至少含一條線段，接著使用者必須提供2項曲線的導線測量值，包括其角度、弦、弧、以及半徑。
