標註線內容
標註線內容頁中,提供您調整標註頁圖層顯示、符號、坐標系統等設定。在坐標系統頁籤頁籤中,提供圖層坐標系統的設定,要開啟地圖文字內容頁,您可以對地圖文字圖層點選右鍵,並選擇「內容…」。在「顯示」頁籤裡,也提供使用者設定圖層顯示的最大或最小比例尺,以便利查閱和顯示。在符號頁籤中,提供標註線的符號設定,以下將詳細介紹符號頁籤中的各個參數及操作。
參數名稱 |
說明 |
Line Symbol |
線符號,您可以在此處選擇標註線的線圖層樣式。 |
Text Symbol |
文字大小,調整標註線文字的樣式。 |
Precision |
精度。若您的標註線文字小數點過長,您可以透過此選項來調整小數點的精度。 |
Prefix |

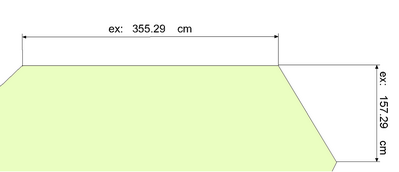

前置文字,顯示於標註線文字前頭。若您在此欄位輸入文字或數值,則每個標註線文字前頭皆會再加上文字,如圖中的”ex:”。透過這樣的設定,您可以把更多的訊息加至您的標註中。 |
Postfix |
後置文字,若您在此欄位輸入文字或數值,則每個標註線文字後頭皆會再加上文字,如圖中的"cm"。 |
Arrow & Arrow size |
箭頭的樣式及大小,您可以在此選擇箭頭的樣式及設定大小。 |
Extend beyond dimension |
向外延伸的長度,如下圖所示。您輸入的數值將會決定延身的長度,輸入的數值越大,則延身的長度越長。 |
