標註線工具 > 新增標註線圖層及標註線種類

線性標註線

線性標註也可用於標註兩點間的距離，然而，與對齊式或簡易對齊式標註的差異在於，線性標註不一定代表量測起點與量測終點的直線距離。線性標註可為垂直式的、水平式的或旋轉式的。垂直線性標註代表測量起終間在垂直平面上的距離，而水平式的線性標註則會標示測量起終點間在水平平面上的距離；而旋轉式的線性標註則會標註測量起終點間在該旋轉平面上的距離。

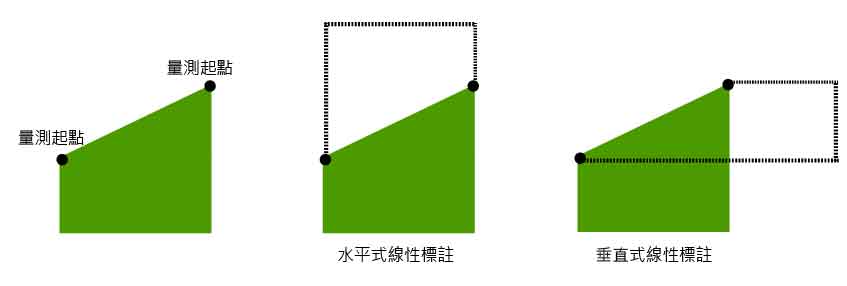

如下圖所示:

操作步驟如下:

步驟一：在目標圖層中，選取要編輯的標註線圖層，接著在標註線工具中下新增，並在下拉式選單中選取線性標註。

步驟二：使用滑鼠左鍵點選量測起點。

步驟三：使用滑鼠往垂直或水平的方向拖曳，若往垂直方向拖曳，則可做垂直式線性標註，往水平方向拖曳，則會做水平式線性標註。

步驟四：左鍵雙擊量測終點，並新增線性標註。
