標註線工具 > 新增標註線圖層及標註線種類

對齊式標註線

可標註兩點之間的直線距離。與簡易式對齊式標註差異在於對齊式標註多了延伸線，因此操作時比對齊式標註多了一個步驟。新增步驟如下:

步驟一：在目標圖層中，選取要編輯的標註線圖層，接著在標註線工具中下新增，並在下拉式選單中選取對齊式標註。

步驟二：使用滑鼠左鍵點選量測起點。

步驟三：使用滑鼠左鍵點選量測終點。

步驟四: 使用滑鼠拉出延伸線的距離，當您拉出適當的距離後，雙擊滑鼠左鍵完成新增。

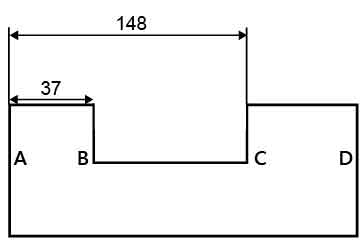

若您的量測部分重疊，您可以利用對齊式標註以及簡易對齊式標註來協助您畫標註線，您可以使用簡易對齊式標註來標示最內側線段的的測量長，接著再用對齊式標註其他線段，如下圖所示：
