Fill Symbol





FillSymbol用於面圖徵，您若想新增面圖徵之樣式，您必須使用右鍵點選FillSymbol新增，您可以於此處新增單純之填色方塊，或者是使用點圖徵、線圖徵來製作您的面圖徵樣式。





•Simple Fill Symbol：提供多種填滿色彩的方法，您可以使用填滿，或者使用不同的線條來填充色塊。

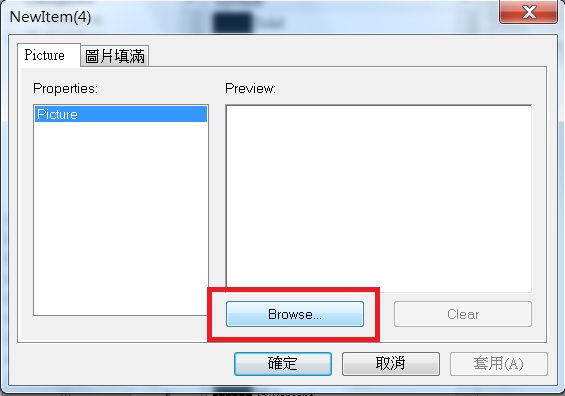

•Picture Fill Symbol：可匯入圖檔，並使用匯入圖檔填滿色塊。







•Marker Fill Symbol：使用不同種的Marker填充色塊，示意圖如下：







點選記號中的圖例後進入「圖例樣式選取」視窗，若視窗中沒有合適的點圖徵，可點選屬性可進入「樣式內容」視窗，選擇更多元的圖徵樣式，如下圖所示：







•Line Fill Symbol：您可以點選預設值中的線段，「圖例樣式選取」視窗選擇不同的線段型態來填滿，若您不喜歡內建的線段，可點選「屬性」做進入樣式內容做選擇不同樣式。





•Gradient Fill Symbol：您也可以使用漸層色來填滿色塊，顏色可使用內建的顏色，也可點選色塊進入「Gradient Color Generator」視窗，並使用加入新顏色，使用箭頭（，）調整顏色順序以製作您的漸層色條。



•Shade Fill Symbol:此樣式能讓您沿著面圖徵的幾何形狀向內填漸層色，讓圖形看起來較為立體，如下圖所示。







•Shade fill symbol 提供多種彈性設定讓您能更輕鬆做出您想要陰影效果，如下圖，以下分項說明:







點選Shade的下拉式選單，可以使用不同的漸層色調當成樣式。填色後，提供忽略內環狀的選項，勾選後則不對內環幾何型做漸層效果，如下圖所示。





接著，您必須決定漸層填色的範圍，您可以填固定單位，或填百分比。若填固定單位，則每個面圖徵向內填色的範圍為您填入的值，該值得單位與右上方的單位相同。若您填百分比，則每個面圖徵向內填色的範圍，則會根據面圖徵的大小所不同。

Blur Strength 能讓您做模糊效果，讓您的陰影填色效果在視覺上更為柔和。

Offset能平移您的填色區域，如下圖所示，您只要再數字框中填上X方向與Y方向的平移距離即可。





•SuperGIS Fill Symbol：提供您多種內建的填塞樣式，您可以直接選取需要的樣式。





---
