Symbol Composer > 設定符號樣式

Line Symbol

欲新增線圖徵的樣式，您必須於LineSymbol點選右鍵進入Newitem視窗後，點選Type的下拉式選單才能新增線圖徵，您可以選擇新增Simple Line Symbol、Picture Line Symbol、Cartographic Line Symbol、Maker Line Symbol、Hash Line Symbol、SuperGIS Line Symbol、Multi Layer Line Symbol七種線圖徵樣式，而您與此處新增的線圖徵的樣式也能用於FillSymbol(面圖徵)之中。

•Simple Line Symbol

Simple Line Symbol 與Simple Marker Symbol相同，選取內建符號後可以選擇線圖徵的樣式。

•Picture Line Symbol

Picture Line Symbol讓使用者匯入一般圖檔。若您的圖檔寬度大於線的寬度，Symbol Composer將自動裁切，留下與線寬設定同寬的部分，因此建議您於設計或匯入圖檔時，挑選較為細長的圖檔以避免線圖徵無法完整呈現圖檔的情況發生。

•Cartograpgic Line Symbol

Cartograpgic Line Symbol讓您自行定義虛線樣式，虛線樣式如下圖所示：

點選後進入製圖線設定畫面

由於設定功能較為複雜，以下將分項介紹。

➢線頭符號樣式：您可以選擇線頭的樣式，若您選擇為圓形，則線頭與其他連段接合處的部分為圓形。

➢線尾符號樣式：您可以選擇線尾的樣式，若您選擇為圓形，則線尾與其他線段接合處的部分為圓形。

➢Dash Cap：虛線以點或線為基礎元素，透過不同的空格來形塑不同的虛線效果，此處設定虛線的基礎元素。

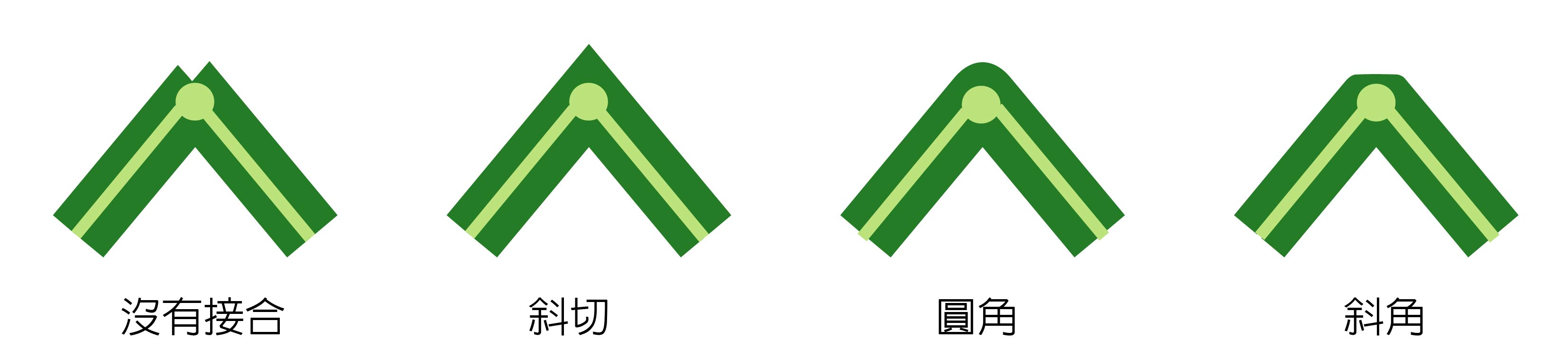

➢線接合方式：此處能設定線段之間的接合方式，若您設定為圓角，當您設定Multi Layer line Symbol時，疊加起來的線段的於視覺上的延展效果好，您也可以依用途設定接合圓角(Round)、斜角接合(Bevel)、或斜切(Miter)接合的方式，以下展示沒有設定接合以及不同的接合差異：

➢複合線寬度：為一拉霸，您可以從左方拖曳拉霸，也可從右方拖曳拉霸，拖曳的長度可於刻度上灰色的部分查看，左方拉霸的長度表示複合線上方線的寬度，右方拉霸為複合線下方線的寬度，位於左方拉霸與右方拉霸中的刻度長度則為雙層線的空格，如下圖所示：

▲ 只設定左方拉霸

▲ 同時設定左右方拉霸

➢虛線樣式：此處可設定虛線長度，長度越大，虛線之間的間隔越小。您可以從左方拖曳拉霸，也可從右方拖曳，然而虛線間隔不會分別設定，因此不管您從左方或右方拖曳，虛線長度以灰色刻度的總長度為主，灰色刻度的部分越長，則虛線中的基礎元素分布越為密集。

•Marker Line Symbol：與虛線相似，但是能夠使用虛線的樣式可設定為特定符號，如下圖所示：

您可以點選記號旁的方框以選擇點樣式，Marker Line Symbol的預設虛線點為Simple Marker Symbol，若您想要做更豐富的變化，可以點選右下方的「屬性」進入「樣式內容」選擇不同樣式，在樣式內容視窗中，您可以選擇不同的點樣式，同時可利用點樣式來疊加為新的點樣式，使您的Maker Line Symbol有更多變化，如下圖所示：

▲ 上方圖形X為Simple Marker Symbol，下方圖形為Character Marker Symbol

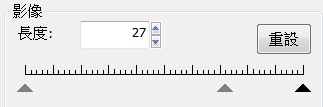

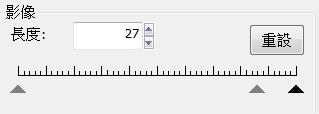

模式的部分可以設定Marker出現的頻率與間隔，左右方拉霸為設定Maker間隔，左方拉霸可微調間隔，當您使用左方拉霸往右方拖曳表示Marker與Maker間的間隔越大若您想拉大更大的距離，可增加長度，若您從右方拖曳拉霸，則表示您於兩個Marker中插入一個新的Marker，而拉霸的拖曳處靠近左方，則表示新的Marker靠近左方Marker，如下圖所示：
