編輯比例尺

地圖上的比例尺，可在其內容視窗中設定樣式、區隔數、顯示單位等。首先利用「選取圖形物件」工具雙擊「比例尺」物件，開啟設定比例尺的「物件屬性」視窗；您也可在「比例尺」物件上按滑鼠右鍵，於選單上選擇「內容」，亦可開啟比例尺的「物件屬性」視窗。

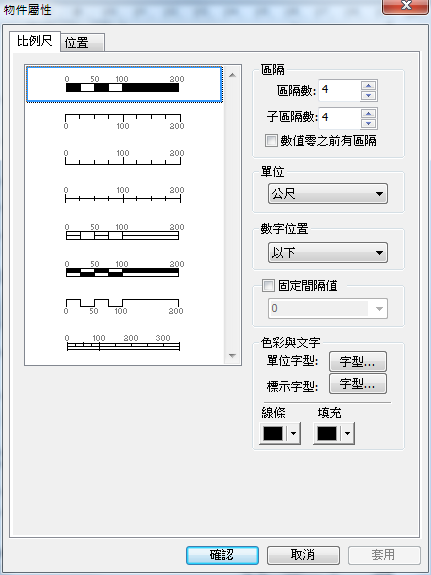

「物件屬性」視窗中的「比例尺」頁籤，左側顯示多種比例尺樣式，可供選擇。右側上方，「區隔」包含了「區隔數」和「子區隔數」二下拉選單。「區隔數」指的是比例尺上主要的分隔數，而「子區隔數」指的是比例尺上第一個區隔中的分隔數。以下二圖為例，左圖為區隔數3，子區隔數0的比例尺；右圖為區隔數3，子區隔數2的比例尺，因此比例尺上主要分為三段區隔，在第一段區隔中又分為兩小段。

此外，若勾選「數值零之前有區隔」，在比例尺上零會顯示於第一個區隔之後。

「屬性物件」視窗中，還包含了「單位」以及「文字對齊」方式，有靠上和靠下兩種。「固定間隔值」功能可將比例尺上的間隔值調整為您在下拉選單中所選擇的數值大小（或可直接鍵入您需要的數值）。在「比例尺內容」視窗中右下的「色彩」設定方面，可針對比例尺上的文字、線條、填充顏色加以設定。以下圖為例，單位為「公尺」，選擇「靠下」，並設定文字、線條和填充顏色為綠色。

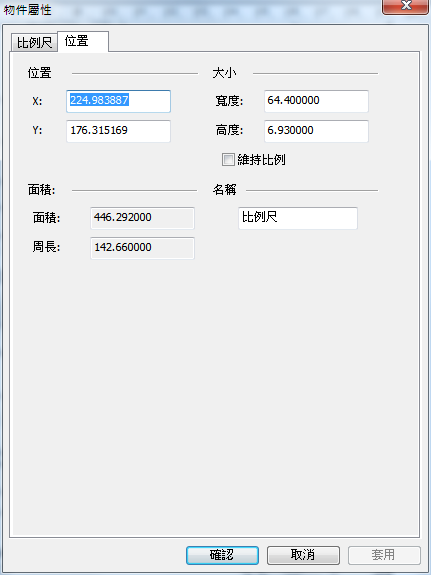

此外，在「物件屬性」視窗中的「位置」頁籤，可直接設定比例尺物件的位置及大小。位置中的XY坐標，以該物件左下角為基準，直接輸入您需要的坐標位置。該物件的寬度及高度，也可直接輸入數值設定。若勾選「維持比例」項目，在輸入寬度或高度其中一項時，另一項會隨著原始比例改變。
