設定地圖格線

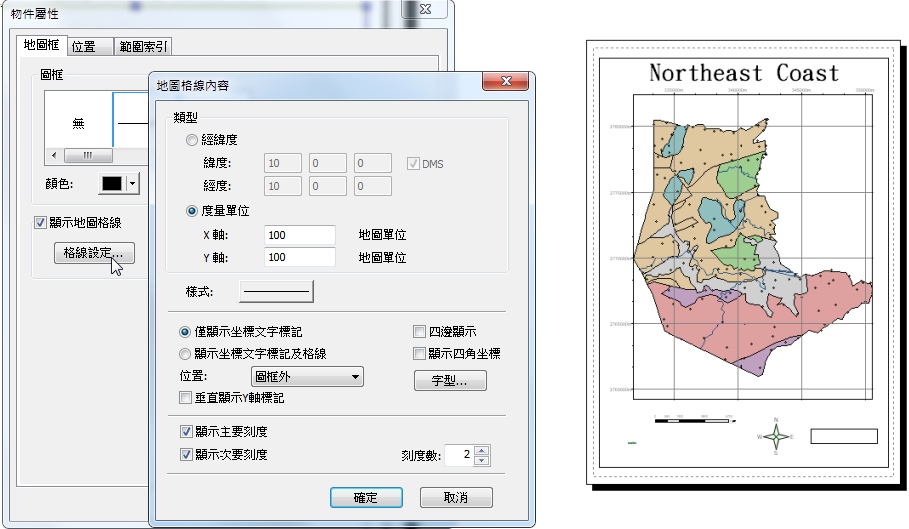

設定地圖的格線，讓使用者可以依據不同的需求，將地圖的坐標依據X 軸與Y 軸依序標示在地圖版面上，以方便地圖瀏覽。首先開啟「輸出地圖內容」視窗，勾選「顯示地圖格線」項目，按下「確定」按鈕後，即輸出視窗顯示地圖格線。

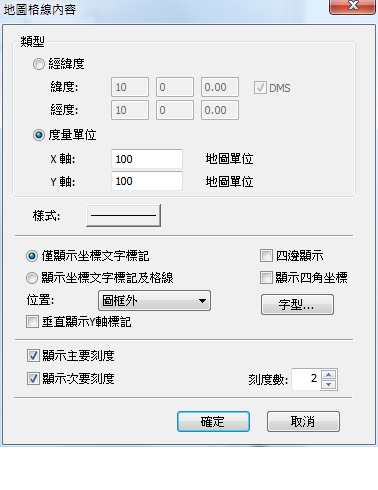

針對格線的進階設定，可點選「物件屬性」視窗的「格線設定」，在「地圖格線內容」視窗中做細部設定。首先，選擇格線的畫分類型為「經緯度」或「度量單位」。若選擇前者，則可分別設定經緯度的度、分、秒數值，若將「DMS」取消勾選則可直接輸入十進位度的格式；若選擇「後者」，則可設定X 軸及Y 軸的格線大小。如您的地圖所使用的坐標為投影坐標，仍可選擇經緯度類型的格線。系統會自動換算成相對的經緯度坐標。但需住意的是，若您的地圖並無設定坐標系統，則無法使用經緯度類型。

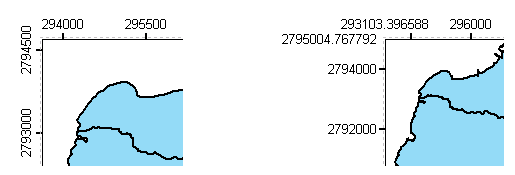

除此之外，您可點選「樣式」按鈕，選擇格線顏色、樣式等。另外，關於坐標的標記，可選擇「僅顯示坐標文字標記」或「顯示坐標文字標記及格線」；若選擇前者則只顯示坐標的文字標記，不顯示格線，選擇後者則顯示坐標文字標記外，亦同時顯示格線。您也可以設定顯示文字標記的位置，包括顯示於圖框外或者是圖框內。「垂直顯示Y軸標記」若為勾選時，Y軸的文字標記便會90度轉向垂直顯示，如左圖所顯示。此外，您可選擇標記「四邊顯示」以及是否「顯示四角坐標」。右圖為選擇「顯示四角坐標」之地圖。

在「輸出地圖內容」視窗還可設定是否「顯示主要刻度」和「顯示次要刻度」。「刻度數」指的是一方格內所包含的刻度數。以下三圖為例，左圖為無勾選「顯示主要刻度」亦無勾選「顯示次要刻度」，因此只顯示文字標記及單位。中圖僅勾選「顯示主要刻度」，故顯示文字標記、單位、及主要刻度。右圖則同時勾選「顯示主要刻度」和「顯示次要刻度」，且「刻度數」為2，因此除顯示文字標記、單位、及主要刻度外，在每一主要刻度間亦標上兩點，表示次要刻度。

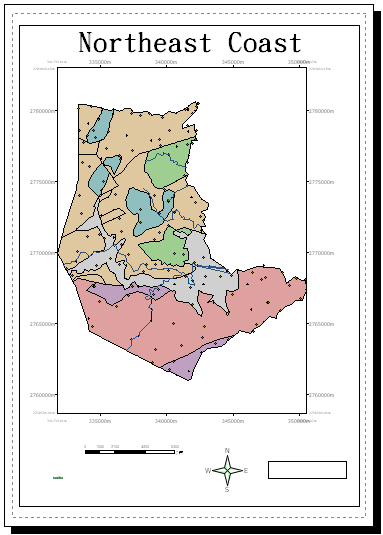

由於地圖格線文字標記預設顯示於地圖上方及左方，若需要同時在地圖右方及下方也顯示格線文字標記，可在「地圖格線內容」視窗中，勾選「四邊顯示」，格線標記的呈現如下圖所示。另外，點選「地圖格線內容」視窗的右下角「字型」按鈕，則顯示「字型」視窗，可設定字型型態、大小、顏色等。
