削去工具

「削去工具」和延伸工具的邏輯類似，我們直接用圖例來說明。圖中的線段是要用來點選做「裁切」的線圖徵，線段上的「綠點」代表與所選取的線或面圖徵中，和此線產生交集的「交點」，標示出交點後，此線段就區分為三段，依據裁切工具所點選的位置，會以下幾種情況發生：

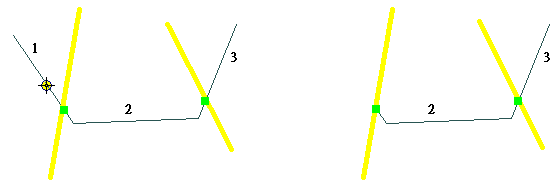

1.如果點選裁切的位置於第1或第3段線時，則裁切掉的線段就各為第1或第3段。

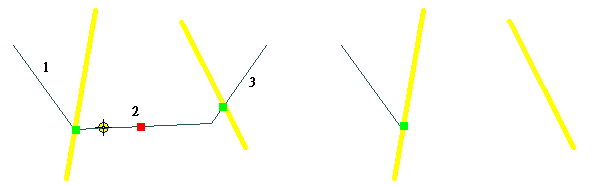

2.如果點選裁切的位置於第2段線時，由於位置在兩交點中，此時必須要找出此線段長度的中點，也就是圖中所標示的紅點，再來判斷裁切點位於哪一等分，如果裁切點靠近第1段線的位置，就會切掉第2和第3段線(如下圖)；如果裁切點較靠近第3段線的位置時，則要切掉第1和第2段線。簡單來說就是裁切掉點選段以及離點選位置較遠的所有線段。

3.若沒任何交點存在時，則點選裁切後無任何作用。

4.如果點選裁切的位置剛好位於交點或中點上時，由程式自行決定裁切掉哪一段線。
