編輯 > 屬性編輯 > 圖徵編輯 > 編輯工具

延伸工具

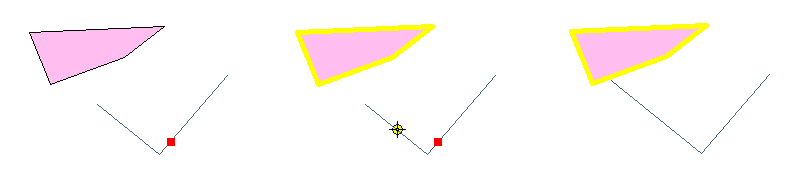

「延伸工具」的功能主要是針對線圖徵做延伸的功能。地圖畫面中有一個以上的線或面圖徵被選取時，且選取中不能含有點圖徵，此時延伸工具功能才能夠使用。如下圖所示，左圖有一面圖徵被選取，下方線段上的紅點用來表示線段的中點位置，將線段分為兩等分。此時點選「延伸工具」，以滑鼠點選到的位置來決定線段的哪一等分要做延伸。下圖的範例中，滑鼠是點選靠近左邊線段的位置，因此左邊的線段便延伸至被選取的面圖徵。簡單的來說，「延伸工具」的原則就是當線段延伸出去後第一次遇到並且產生交集的線或面圖徵的邊緣，此時延伸的節點即為交點。若延伸出去後遇不到任何的交點時，則此次的延伸就沒任何作用。
