編輯 > 屬性編輯 > 圖徵編輯 > 新增圖徵

方向-距離工具

「方向-距離工具」藉由數化一條直線和一正圓後產生的兩個交點，再讓使用者選擇其中一個交點做為下一個節點。利用畫筆工具裡的「方向-距離工具」新增節點，首先點選「編輯模式」，再選取畫筆工具裡的「方向-距離工具」。接著於地圖視窗中，先數化一直線。

數化直線的方式有兩種：

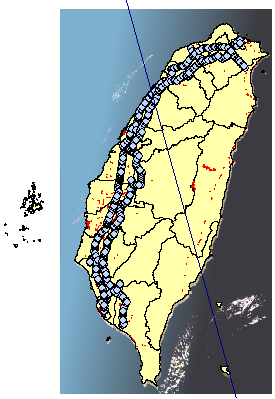

1.在圖面上先選定一點做為直線旋轉的軸心，點下後放開滑鼠，就可以旋轉直線設定方向，且此時左下角的狀態列也會提示目前直線的方向角度。

2.選定一個位置為線旋轉軸心，點下後放開，按一下快速鍵「d 鍵」，帶出「方向」視窗，於該視窗中設定您所欲畫軸線的角度值，按下「確定」或 Enter，數化直線即顯示在地圖中。

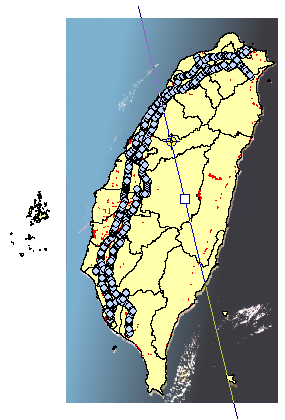

設定好直線的方向後再點一下地圖畫面，此時直線的方向已固定，再來就是數化一個圓。跟「距離-距離工具」一樣，所數化的圓也必須跟直線產生交點。

直線和圓都數化完後，會產生出兩個交點，此時會跳出「選擇節點」視窗讓使用者選擇要哪一個交點做為您的節點。點選其中一個交點的同時，被選到的交點會在地圖中閃爍提示使用者。選擇後按下確定便數化完成一個節點。
