相接設定 (Snap)

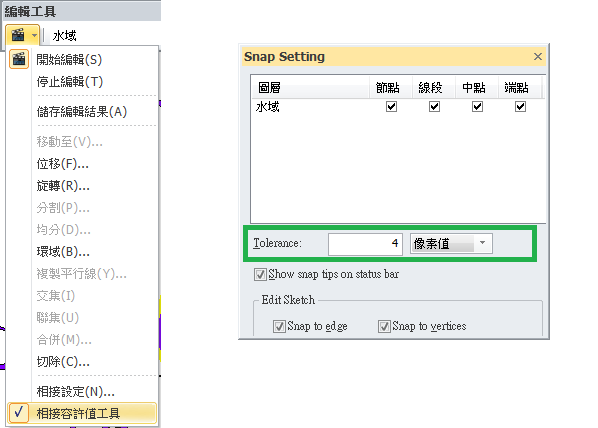

相接設定，可幫助使用者在建立一新圖徵時，精確地將新圖徵和其他現有圖徵連結。舉例來說：當您需要在地圖上從現有捷運站數化一條新的捷運路線，您就必須確定此新路線和捷運站是精確地相接在一起。而相接設定就能幫助您輕鬆地達到此目標。您可點選編輯工具列上「開始編輯」下拉選單中的「相接設定」，即顯示「相接設定」視窗。

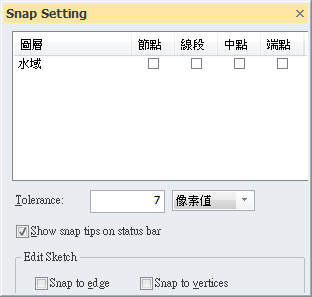

在「相接設定」視窗裡，可針對相接內容和相接容許值做設定。相接容許值，是一特定距離，滑鼠游標移動以此一特定距離為半徑，移動過程中，半徑範圍內若有您所設定的相接內容，滑鼠會自動與之相接；也就是說當數化新圖徵的游標，距離欲相連接的圖徵之距離為設定的距離值時，系統就會自動地將游標相接於位置上。在「相接設定」視窗中，您可自行鍵入容許值，單位有像素和地圖單位可供做選擇。

所謂的相接內容，是指您想要新建立的圖徵相接於現有圖徵的哪一部份；相接的部份您可選擇節點（Vertex）、線段（Edge）、中點（Midpoint）或是端點（Endpoint）。例如：為了使新數化的捷運路線圖徵與捷運站的節點相連接，使用者就必須在捷運站圖層勾選節點。因此，只要當數化線段的游標一達到捷運站節點的相接容許值內時，游標就會自動地與捷運站節點相連接。由於線段是由多個節點所構成，因此當您勾選線段為相接的部份，節點、中點、端點也都在此相接的範圍內；同樣地，若勾選節點，則中點和端點也包括其中。「相接設定」可應用在各式編輯工具，協助您在無論是新增圖徵、編輯圖徵、或是切割圖徵…… 等編輯模式，都能更精確的執行。

節點（Vertex）：相接至該圖層每一圖徵的每一節點。

線段（Edge）：相接至該圖層每一圖徵的全部線段。

中點（Midpoint）：相接至一線段兩節點之間的中間點。

端點（Endpoint）：相接至一線圖徵的起始點和終點。

勾選「於狀態列顯示相接提示」選項，可將目前編輯中圖層的相接狀態顯示在左下角的狀態列中。如下圖所示，狀態列中顯示「ROAD: 中點」，表示目前正在編輯的圖徵和圖層ROAD的中點相接，使用者可以藉由狀態列得知編輯中的圖徵是否有相接至正確的位置。而「編輯數化」功能主要是針對尚未完成數化(正在數化)的圖徵做相接的設定，分別有「相接到線段」和「相接到節點」兩種選項。

相接容許值工具

「相接容許值工具」在「開始編輯」下拉選單中的最後一個選項，點選後選項便會被勾選起來，滑鼠移動到地圖上呈現十字游標，此時就可以在地圖上用拉圓的方式，根據圓的半徑來決定相接設定中的相接容許值的大小。完成一個圓後相接設定中的容許值會同步做改變，容許值中的數值會因為單位的設定而有所不同。當滑鼠在同一點按下又放開，也就是說並沒有拉出一個圓時，相接容許值設定為0。
