整形圖徵
「整形圖徵」功能在操作上和「切割圖徵」以及「自動完成多邊形」有些相似,是利用線段切割圖徵的方式快速的對單一圖徵做編輯,接下來就針對「整形圖徵」功能在操作上的規則做說明。
線圖徵使用整形圖徵功能

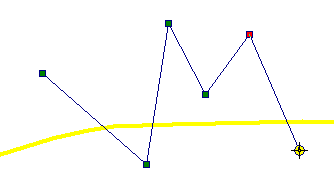

對線圖徵做整形圖徵功能,首先將欲編輯的圖徵選取起來,要注意的是,「整形圖徵」只能對單一圖徵做編輯,如果選取了兩個以上的圖徵就無法操作此功能。下圖中黃色的線段就是選取後的線圖徵,利用「整形圖徵」功能在欲編輯的線圖徵上,數化出所需的線段;
對線圖徵使用整形圖徵功能的結果如下圖,頭尾兩端交點(紅色圓圈處)間的線圖徵線段,被整形圖徵新增的線段所取代,形成了新的線段。如果沒有交點或是僅有一個交點時,就不會有整形圖徵的效果出現。
面圖徵使用整形圖徵功能
接下來介紹面圖徵使用整形圖徵時的規則說明。如下圖,將欲編輯的圖徵選取後,使用整形圖徵拉出線段做分割;
為了方便說明,我們將分割後的圖徵分別標上編號。如左圖,分割後的圖徵形成四個部份,分別為編號1、2、3、4。圖徵經分割後,最大塊的面積也就是編號4的區塊會留下,而被線段分割的1、2、3區塊則會被刪去。圖徵外部所形成的編號5和6的藍色區塊,便和編號4的區塊做合併,結果如右圖所示。
NOTE:要注意操作整形圖徵功能時,對圖徵做分割時數化的線段,不能夠自相交,否則系統會跳出「數化線段不允許自相交」的警告訊息。
