設計線圖例

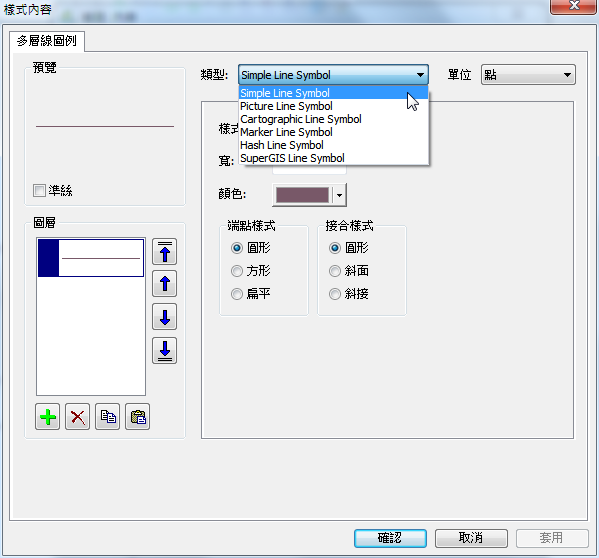

線圖例分別有Simple Line Symbol、Picture Line Symbol、Cartographic Line Symbol、Marker Line Symbol、Hash Line Symbol和SuperGIS Line Symbol供使用者設定。接著將針對不同類型的線圖例設定做說明。









Simple Line Symbol

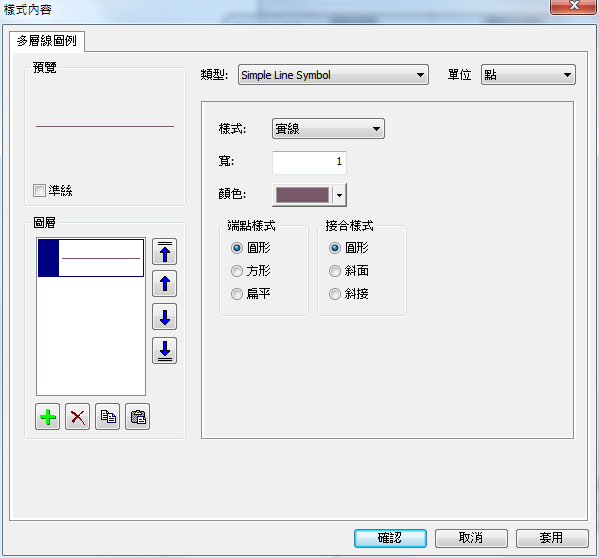

「Simple Line Symbol」類型可設定基本的線條樣式，分別有「樣式」、「寬」、「顏色」、「端點樣式」和「接合樣式」可做設定。「端點樣式」指的是線條頭尾兩端的端點樣式，而「接合樣式」指的是線條轉折處的接合樣式。









Picture Line Symbol

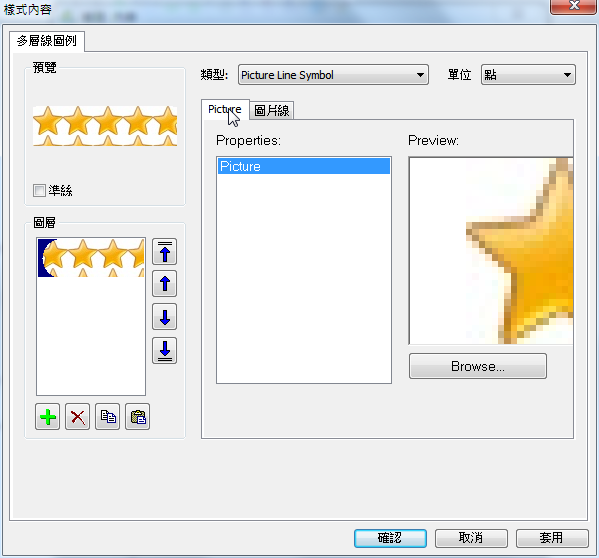

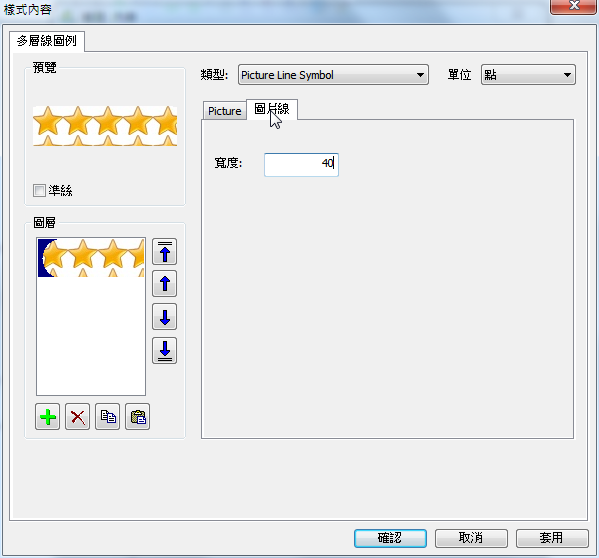

「Picture Line Symbol」類型中的「圖片」頁籤則可以加入使用者指定的圖片，點選「瀏覽」按鈕選擇您欲加入的圖片後，「預覽」畫面中即可預覽圖片。若不滿意加入的圖片，直接點選「清除」清除即可。「圖片線」頁籤則可改變線段的寬度。









Cartographic Line Symbol



Cartograpgic Line Symbol讓您自行定義虛線樣式，虛線樣式如下圖所示：





點選後進入製圖線設定畫面









由於設定功能較為複雜，以下將分項介紹。



➢線頭符號樣式：您可以選擇線頭的樣式，若您選擇為圓形，則線頭與其他連段接合處的部分為圓形。

➢線尾符號樣式：您可以選擇線尾的樣式，若您選擇為圓形，則線尾與其他線段接合處的部分為圓形。

➢Dash Cap：虛線以點或線為基礎元素，透過不同的空格來形塑不同的虛線效果，此處設定虛線的基礎元素。

➢線接合方式：此處能設定線段之間的接合方式，若您設定為圓角，當您設定Multi Layer line Symbol時，疊加起來的線段的於視覺上的延展效果好，您也可以依用途設定接合圓角(Round)、斜角接合(Bevel)、或斜切(Miter)接合的方式，以下展示沒有設定接合以及不同的接合差異：





➢複合線寬度：為一拉霸，您可以從左方拖曳拉霸，也可從右方拖曳拉霸，拖曳的長度可於刻度上灰色的部分查看，左方拉霸的長度表示複合線上方線的寬度，右方拉霸為複合線下方線的寬度，位於左方拉霸與右方拉霸中的刻度長度則為雙層線的空格，如下圖所示：





       ▲ 只設定左方拉霸









      ▲ 同時設定左右方拉霸





➢虛線樣式：此處可設定虛線長度，長度越大，虛線之間的間隔越小。您可以從左方拖曳拉霸，也可從右方拖曳，然而虛線間隔不會分別設定，因此不管您從左方或右方拖曳，虛線長度以灰色刻度的總長度為主，灰色刻度的部分越長，則虛線中的基礎元素分布越為密集。





Marker Line Symbol

•Marker Line Symbol：與虛線相似，但是能夠使用虛線的樣式可設定為特定符號，如下圖所示：





您可以點選記號旁的方框以選擇點樣式，Marker Line Symbol的預設虛線點為Simple Marker Symbol，若您想要做更豐富的變化，可以點選右下方的「屬性」進入「樣式內容」選擇不同樣式，在樣式內容視窗中，您可以選擇不同的點樣式，同時可利用點樣式來疊加為新的點樣式，使您的Maker Line Symbol有更多變化，如下圖所示：





    ▲ 上方圖形X為Simple Marker Symbol，下方圖形為Character Marker Symbol





模式的部分可以設定Marker出現的頻率與間隔，左右方拉霸為設定Maker間隔，左方拉霸可微調間隔，當您使用左方拉霸往右方拖曳表示Marker與Maker間的間隔越大若您想拉大更大的距離，可增加長度，若您從右方拖曳拉霸，則表示您於兩個Marker中插入一個新的Marker，而拉霸的拖曳處靠近左方，則表示新的Marker靠近左方Marker，如下圖所示：





     ▲ 新增Marker







      ▲ 讓新增Marker靠近右方原有Marker





Hash Line Symbol：以不斷重複的線段組成，如下圖所示：







您可以於Hash Line Symbol 頁面中設定線段寬度以及角度，並且於「模式」頁籤中設定線段重複的型式，與Maker Line Symbol相同，左方拉霸可微調線段出現的間隔（改變長度可大幅調整間隔），右方拉霸則是控制新加入線段與原有線段的距離，如下圖所示：





     ▲ 線段距離較窄









     ▲ 線段距離較寬





SuperGIS Line Symbol

「SuperGIS Line Symbol」類型可選擇SuperGIS內建的線圖例樣式。「顏色」為變更線段的顏色，「前景顏色」則可填充顏色，例如線段樣式選擇了端點箭頭符號的樣式時，就能變更箭頭符號中的填充顏色。「寬度」可設定線段的寬度，「透明度」可改變線段的透明度。勾選「平滑處理」能夠柔化線段的鋸齒邊緣，讓線段看起來較為平滑。勾選「圓頭筆」的作用為當使用者選擇的線條是這種雙線樣式時，勾選後線段的頭尾兩端就會形成封閉的樣式。而點選「影像」按鈕則可以在線符號中加入使用者所選定的圖片。







•Multi Layer Line Symbol：與Multi Layer Marker Symbol相同，您可以選擇不同的線樣式，並調整寬度、顏色、大小、位置後疊加，成為新的線圖徵，如下圖所示：







SuperGIS Line Symbol

「SuperGIS Line Symbol」類型可選擇SuperGIS內建的線圖例樣式。「顏色」為變更線段的顏色，「前景顏色」則可填充顏色，例如線段樣式選擇了端點箭頭符號的樣式時，就能變更箭頭符號中的填充顏色。「寬度」可設定線段的寬度，「透明度」可改變線段的透明度。勾選「平滑處理」能夠柔化線段的鋸齒邊緣，讓線段看起來較為平滑。勾選「圓頭筆」的作用為當使用者選擇的線條是這種雙線樣式時，勾選後線段的頭尾兩端就會形成封閉的樣式。而點選「影像」按鈕則可以在線符號中加入使用者所選定的圖片。









---
