長條圖

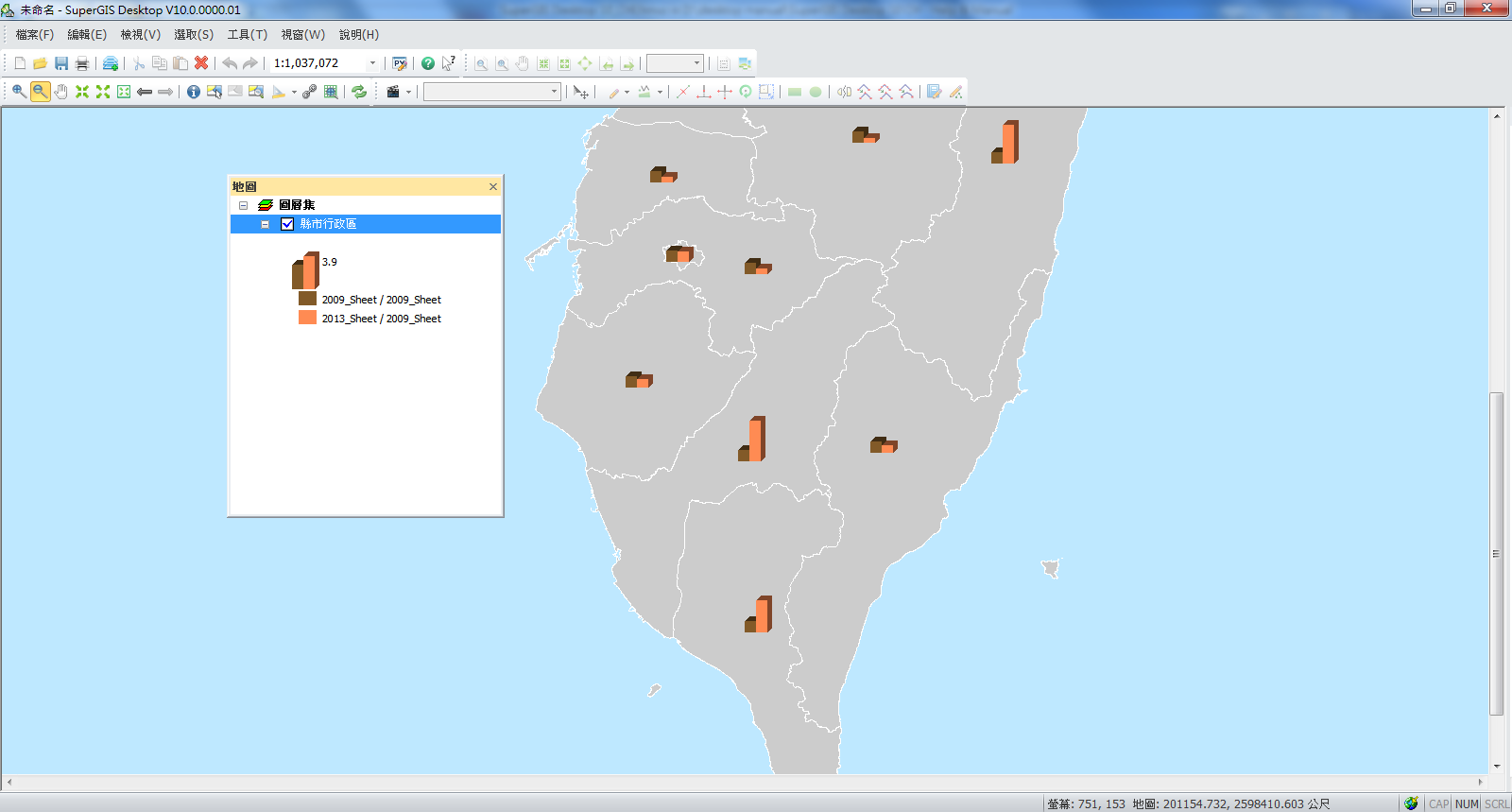

使用長條圖來繪製地圖,主要是能呈現同一圖層上的圖徵,不同欄位的屬性值其相互對照的情形,也可以藉由長條圖將不同圖徵間的屬性值差異呈現出來。此地圖中的長條圖是南台灣各縣市的不同年份人口數。
長條圖的設定方式:

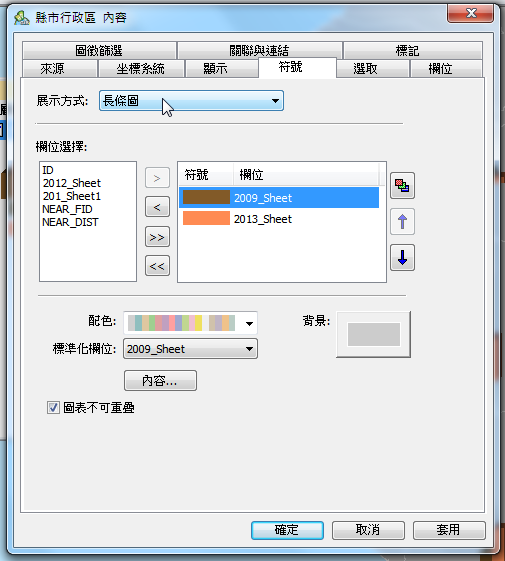

1. 在「圖層內容」視窗,「展示方式」下拉選單中選擇「長條圖」,並在「欄位選擇」中點選欲顯示為長條圖的欄位項目,並點選箭頭 > ,將已選取項目右移到設定長條圖的視窗中。
2. 「配色」下拉選單中,可選擇各欄位符號的顏色方式,點選「內容」,則顯示「長條圖內容」視窗。

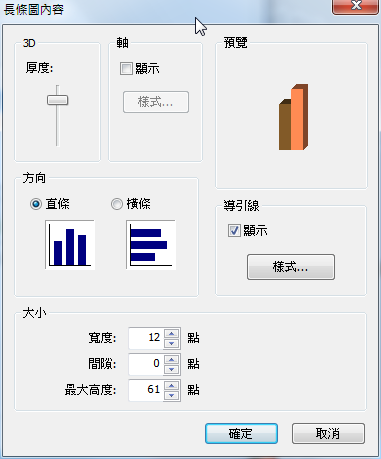

在「長條圖內容」視窗,可決定長條圖的樣式、方向、呈現方式等。
1. 3D「厚度」拉把,可設定柱狀的Z 軸厚度;
2. XY 軸的顯示與否則可藉由勾選「軸」的「顯示」決定,顯示樣式則可點選「樣式」做調整。
3. 您可以在「方向」區塊選擇長條圖的呈現為直條或橫條方式。
4. 「大小」的區塊中,您可以調整柱狀的寬度、間隙、高度等。
5. 所有的內容設定,您都可透過視窗右上角的「預覽」區塊,預覽目前設定的長條圖樣式。
此外,若您在「圖層內容」視窗的「符號」頁籤中,勾選「圖表不可重疊」,並在「長條圖內容」視窗中勾選「顯示」導引線,則當圖徵因太過接近而造成長條圖顯示重疊時,系統即自動產生「導引線」,輔助長條圖的顯示。
NOTE:長條圖是將地圖中某一圖層的多項數值欄位,利用長條圖的方式來呈現,您可以同時觀看每一欄數值,亦可以看出每個圖徵中,不同的長條圖,兩兩間比較的結果。「標準化欄位」的用途,即是將數值欄位內容除以標準化欄位內容,所得的結果再進行數值分類。
