線圖徵

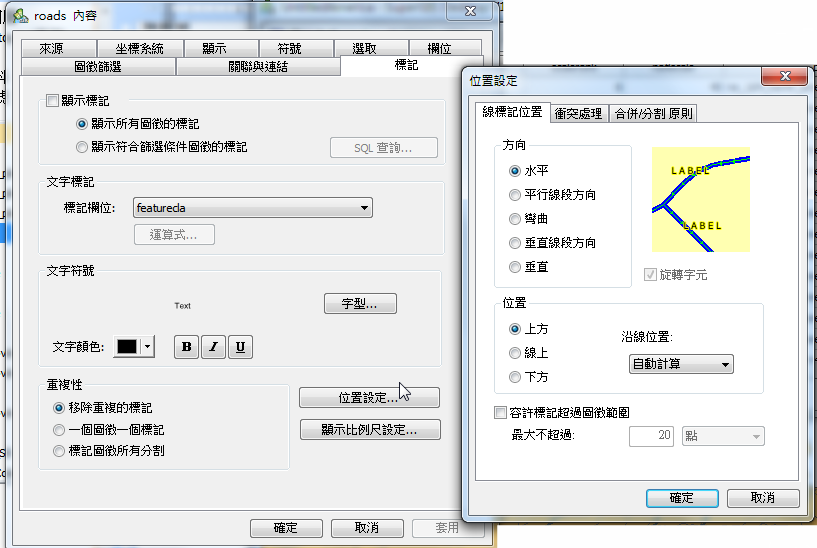

地圖中的線圖徵可能代表著街道、捷運線、河流、甚至是等高線；不同意義的線圖徵，所需要的標記方式也有所不同。在SuperGIS Desktop中，您可彈性地設定線標記的方向及位置。例如標記街道名稱時，您可能希望標記和線段平行並位於線段的上方；標記捷運站名時，則可能需以垂直線段方向標記。因此，在「標記」頁籤中點選「位置設定」按鈕，切換至「線標記位置」頁籤，您就可根據地圖標記需求，針對標記方向及位置做設定。









線標記方向包括了以下五種方式，

水平：標記以水平方向標記於線圖徵上。

平行線段方向：標記以線圖徵的切線方向顯示。

彎曲：標記的方向會隨著線圖徵彎曲。

垂直線段方向：標記的方向和線圖徵垂直。

垂直： 標記以垂直方向標記於線圖徵上。



標記方向同時可搭配「上方」、「線上」、「下方」三種不同位置，形成不同的標記效果。需注意的是，「水平」方向不提供選擇其他位置。當方向選擇「彎曲」時，可選擇是否要使用「旋轉字元」功能。











另外，標記的沿線位置設定，若選擇「自動計算」，則由系統自動計算出標記的位置，選擇「首端」標記則顯示於該線圖徵數化起點的位置，選擇「尾端」則標記顯示於線圖徵數化終點的位置面圖徵。







「容許標記超過圖徵範圍」功能主要是用來處理圖徵線段的長度不足，無法放入標記的大小時，勾選此功能後，便能容許線段由兩端向外延伸，並且在下方的「最大不超過」選項中，輸入延伸的距離及距離單位，程式會根據使用者所輸入的距離判斷能否將標記放入圖徵中。









合併/分割 原則



在「合併/分割原則」頁籤中，若勾選「合併相同屬性的連接線圖徵」選項，可用來處理多條首尾端點相互連結的線段，當這些線段的標記屬性欄位值相同時，就會將這些線段視為同一條線段來計算標記位置，需注意的是，只有在「重複性」設定中，勾選「移除重複的標記」選項時，此功能才有作用，否則每一條線段都還會是獨立計算標記位置。勾選後您可以在下方設定「當線圖徵夾角超過多少度時不合併」的角度。



而勾選「分割線圖徵中節點間線段夾角過大處」則可用來針對節點間線段夾角過大的線圖徵做分割並予以標記，勾選後您可在下方設定「當節點間線段夾角小於多少度時不分割」的角度。









---
