分析工具 > 空間資料處理 > 聯集運算圖層 Union

聯集運算圖層 Union

「聯集」功能即是將兩圖層資料合併為一個新圖層，此一圖層為兩圖層聯集的區域，並包含兩來源圖層的資訊。在聯集運算圖層時，僅限於面圖層對面圖層資料可執行此項功能。在此以「Area」和「台灣縣市」圖層為例，「台灣縣市」如下左圖呈現，「Area」如下右圖綠色圖徵部分。

開啟「空間資料處理」視窗，點選「聯集」，並在「輸入圖層」下拉選單中選擇「area」，「操作圖層」下拉選單選擇「台灣縣市」。確定輸出圖層位置後，按下「確定」按鈕，聯集結果完成。

下圖為聯集前的地圖，及兩圖層的屬性表格。

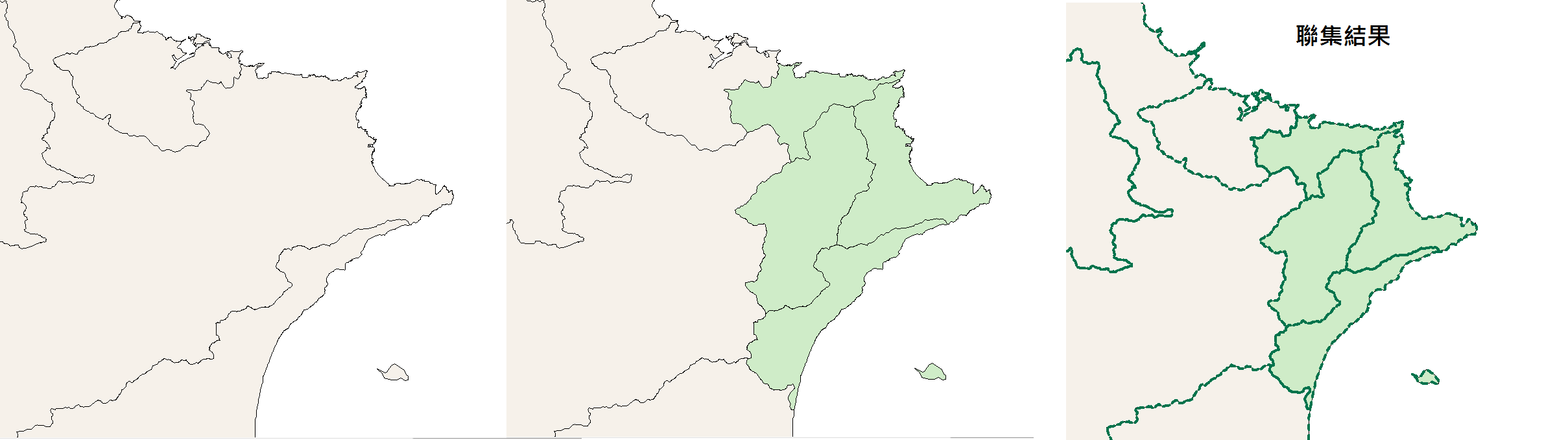

「聯集」後所產生的新圖層，顯示於地圖最上方，下圖左及下圖中為聯集使用之圖層，下圖右使用綠色粗邊的圖層為聯集的結果。

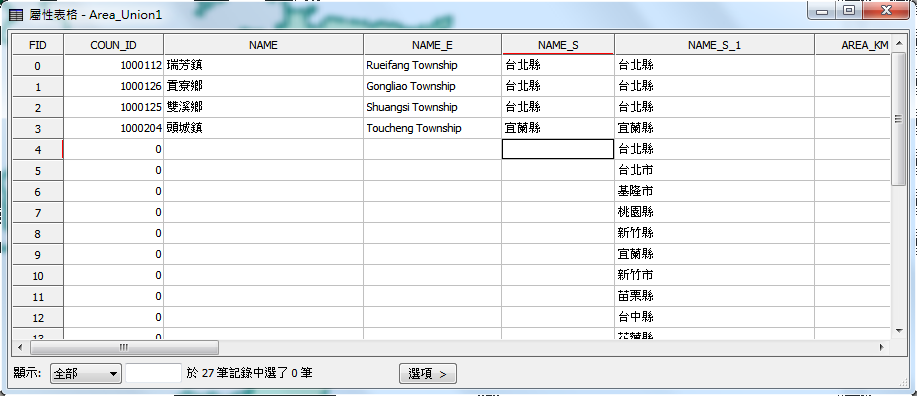

新圖層的屬性表格，為二來源圖層屬性表格的合併，屬性欄位包含輸入圖層及操作圖層的屬性欄位。新圖層中，原二圖層重疊處的圖徵，屬性資料包含原二圖層屬性資料；未重疊處之圖徵，則僅顯示原圖層屬性欄位資料，而在另一原來源圖層的屬性欄位中以空白表示。

聯集運算已選取之圖徵

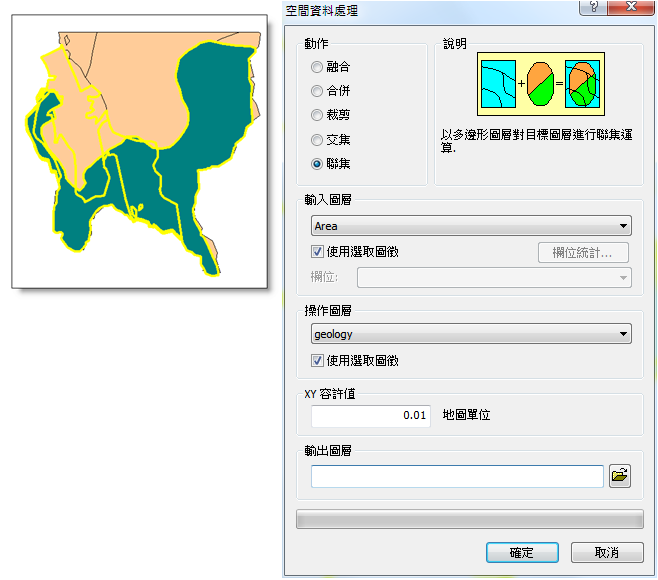

「聯集」運算功能可針對特定的圖徵進行聯集。在此以台灣墾丁的「area」和「geology」圖層為例。選定「area」及「geology」的特定圖徵後，開啟「空間資料處理」視窗，點選「聯集」，在「輸入圖層」下拉選單中選擇「area」，「操作圖層」下拉選單選擇「geology」，並分別勾選「使用選取圖徵」項目。確定輸出圖層位置後，點擊「確定」按鈕。

「聯集」完成後，新產生的圖層加入地圖視窗，如下圖所示。
