產生水系網格資料

由於集流網格數所代表的是該網格的水流量，因此，可以假設當集流量達到一定數值後，便會產生地表水流，那麼那些集流量大於一定門檻值的網格便是潛在的水流路徑，而由這些水流路徑所構成的網格，便是水系網格（Stream Raster）。

水系網格不同於一般的網格資料，我們可以利用SuperGIS Desktop的空間分析模組來產出這種水系網格資料。當我們拿到一個具有高程的網格資料，為了產出「水系連結」所需的水系網格及流向網格資料，我們可以透過下列步驟來完成：

1. 首先，執行「水文分析」＞「窪地填補」處理，將高程資料中的不必要的窪地資料去除，以提升水文分析資料的正確性；

8_3(2)

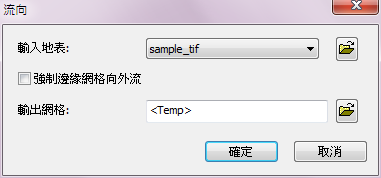

2. 接著將窪地填補產出的結果圖層，透過「水文分析」＞「流向」產出流向網格資料。「強制邊緣網格向外流」項目可依需求選擇是否勾選；

8_5(3)

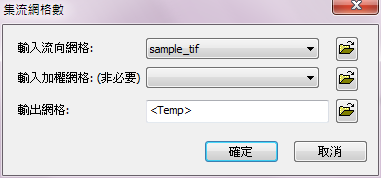

3.搭配步驟2中產出的網向網格資料，透過「水文分析」＞「集流網格數」產出集流網格資料。「輸入加權網格」欄位可依需求選擇是否輸入；

8_4(3)

4. 最後，透過步驟3所產出集流網格資料，使用「條件分析」＞「條件」來設定該集流網格資料的門檻值，即完成水系網格資料的產出。舉例來說，假設我們想要設定的集流網格門檻值為600，則我們可以於條件式欄位處輸入[Value]>600，並設定「真值網格或常數」為1後，便可產生集流網格門檻值為600的水系網格資料。所謂的集流網格門檻值，會根據分析區域的地質、土壤、地形、氣候等因子而不同的數值大小，在這不針對此部份進行討論。

3_2(2)

在經過上述流程中產出的「流向網格資料」以及「水系網格資料」，可分別做為水系連結的輸入網格，如此一來，您便能夠進行水系連結來輸出能夠分析河川網路的結構圖層。
