坡度
坡度分析即是計算兩相鄰像元間的數值變異率，亦即地表的陡緩程度，在輸出圖層中，每個像元都有一個坡度值。因此，數值越低者，表示地形越平坦；數值越高者，表示地勢越陡峻。
在Output Measurement的部份，SuperGIS Spatial Analyst 提供了三種不同的單位計算方式，百分比法、度數法及弧度法。
百分比是表示坡度最為常用的方式，利用DTM資料計算每一像元與其相鄰像元，兩者間高程差與水平距離的百分比，其公式如下：
坡度 = （高程差／水平距離）*100％
例如：坡度3%則是表示，水平距離每平移100米，垂直距離便會上升（下降）3米；坡度15%則是表示，水平距離每平移100米，垂直距離便會上升（下降）15米，以此類推。
|

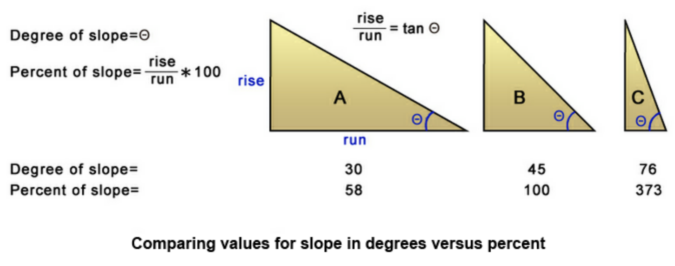

用度數來表示坡度，利用反三角函式計算而得，其公式如下：
坡度角=Θ ，tan Θ= b/a
當坡度角（即Θ）等於45度時，即表示a = b，tan Θ = 1；坡度角為30度時，tan30 =.png)  ；而坡度角為60度時，則tan60 = .png) 。因此，當坡度越陡時，tan值亦會越大。
|
圓周長 = 2.png)  徑度
為角度乘以圓周率（3.1415926….），在除以180。因此，徑度為1的園周長為2 ，也就是說.png) =2 徑度。
.zoom100.png)
.png)
|

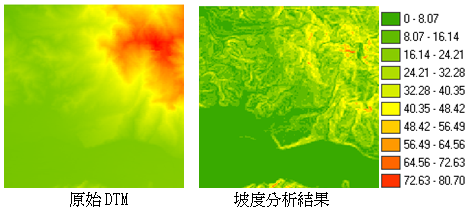

透過坡度分析，使用者可以進一步利用分析結果得到：
1.等高線疏密的程度（等高線越密集表示地勢越陡峭；等高線越稀疏表示地勢越平緩）
2.等高線疏密的形狀（凸坡：等高線在低處較密，往高處漸疏；凹坡：等高線在高處較密，往低處漸疏）

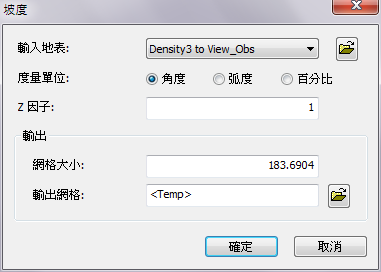

設定參數說明
.png)
設定項目
|
說明
|
數據類型
|
輸入地表
|
欲進行坡向分析的資料
|
網格資料
|
度量單位
|
切換不同的量測方式
•角度：0~360 •弧度：0~2 pi •百分比：0~100 |
分析選項
|
Z 因子
|
系統預設值為1，表示水平與垂直方向皆使用相同的單位尺寸
|
整數 / 浮點數
|
網格大小
|
輸出結果的網格大小
|
整數 / 浮點數
|
輸出網格
|
輸出結果的檔名及路徑
|
網格資料
|
