分區幾何

分區幾何是以分區的概念，搭配不同幾何型態（面積、周長、寬度、以及重心）進行量化，去計算出每一分區網格的輸出值。

Zonal Geometry as Table，同樣則是將分析結果以表格，而非網格圖層的形式來輸出。

面積（Area）

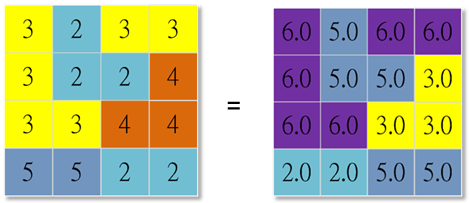

分區面積是指構成此分帶的面積總和，如下圖所示（像元大小為1），數值為3的像元共有6個。因此，在輸出圖層中，相對應於輸入圖層數值為3的像元位置，其每一像元的輸出數值即為6.0。

                Input Raster                                           Output Raster

周長（Perimeter）

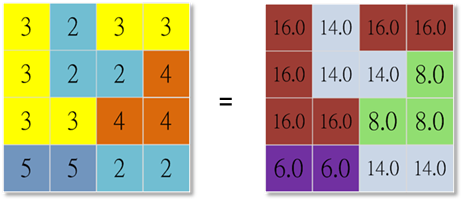

分區周長則是計算出構成分區的網格周長，來作為輸出值。且除了同數值網格的相鄰邊界不列入計算之外，不論是圖層內還是圖層外的邊界都須列入計算。以下圖為例（像元大小為1），同樣數值為3的網格有6個，其邊界共有16個單位。因此，在輸出圖層中，相對應於輸入圖層數值為3的網格，其每一網格的輸出數值即為16.0。

                  Input Raster                                              Output Raster

寬度（Thickness）

寬度，可用來移除在資料中被視為（noise）的小區域，或是與整個分析過程不相干的資料。但有個條件，一但執行動作開始時，抽出分析和其他功能均可用來移除小於某數值或寬度的區域。此功能的運算方式，是計算出每一區域中能畫出最大圓的半徑，系統在經過一連串的計算求得每一相對應輸出網格的數值。

如下圖：

下圖為像元大小為1的網格圖層。

此網格圖層可區隔出兩個區域，分別是「1」和「2」。

找出這兩個區域內最深的像元位置（區域像元彼此不相連）。

「區域2」內最深的像元位置在正中央；「區域1」則由於區域像元彼此皆相連的關係（深度皆相同），故可直接任選1個作為代表。

由各區域的外部邊界向內計算至其最深像元位置的最短距離，及代表該區域的厚度。

重心（Centroid）

每一區域，均可找出其重心。而落於區域重心的輸出圖層網格，去建立區域數值。假如，在一網格中有兩個或更多個區域重心，而網格數值就會以這些區域中最低的區域數值去做為輸出值。

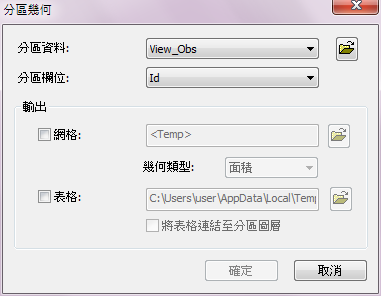

設定參數說明
