焦點流量
焦點流量是利用運算像元其鄰近的8個像元,當這8個鄰近像元的數值大於運算像元時,這些大於運算像元數值的像元位置,就會像水流過山坡地表一樣,流進運算像元中,只不過這樣的流動可由使用者自行去做設定。 焦點流量的輸出值,代表流進每一網格的型態。
為了有效表達多個鄰近像元流進單一運算像元的組合類型,這裡主要會用二進制的方式來進行儲存。如在運算像元的正右方的網格視為第一個位置,以“1”表示。第二個位置為運算像元的右下方網格,以“2”表示,這樣以順時針方向類推下去。如下圖所示。
Neighborhood cell position
當鄰近像元流入運算像元時(鄰近像元數值大於運算像元數值),系統就會將此像元指定為“1”;若不流入,則指定為“0”,如此依序檢驗所有的鄰近像元。

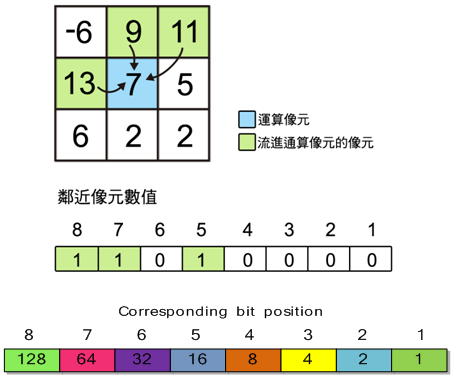

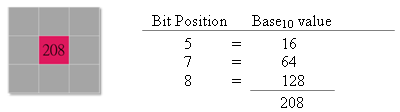

之後透過轉換成Base10數值。將這些數值相加,即是運算像元的輸出數值。以下圖為例,第五、七及八位置的數值大於運算像元的數值,系統就會將這三個位置定義為1,並對照上一個圖,第五位置的Base10數值為16,第七位置的Base10數值為64,而第八位置的Base10數值為128。之後,將16、64及128相加起來,總和為208,即為運算像元的輸出數值。

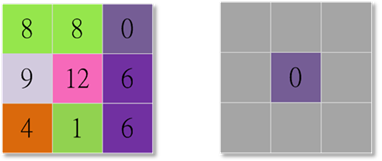

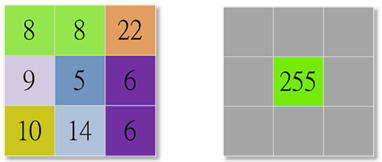

若運算像元數值大於其鄰近像元的數值,則此運算像元的輸出數值即為0;反之,若運算像元數值小於其鄰近像元的數值,則此運算像元的輸出數值即為255。
Input Raster Output Raster
Input Raster Output Raster
設定參數說明
