執行最近設施搜尋





在開始進行路網分析之前，請先確認您已將手邊的道路圖資轉換成路網格式，並且在路網分析模組工具列中的分析圖層選單中選取該路網格式圖層後，才能使用下拉選單中的各種路網分析功能。轉換道路圖資為路網格式資料請參考「建置路網資料」＞「圖層轉換」一節。







1. 開啟路網分析模組工具列，於工具列上點擊「路網分析模組」按鈕，選取「最近設施搜尋」；







2. 於「路網位置視窗」中選取「設施點」；







3. 於「路網分析模組」工具列上點擊「新增路網位置」按鈕；

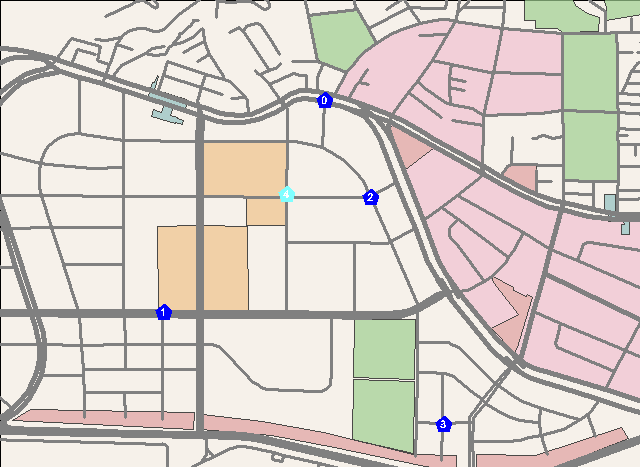

4. 於圖面上透過點擊滑鼠左鍵來新增設施點，相關說明可參考路網分析元素章節；







5. 於「路網位置視窗」中選取「事件點」，相關說明可參考路網分析元素章節；







6. 於「路網分析模組」工具列上點擊「新增路網位置」按鈕；

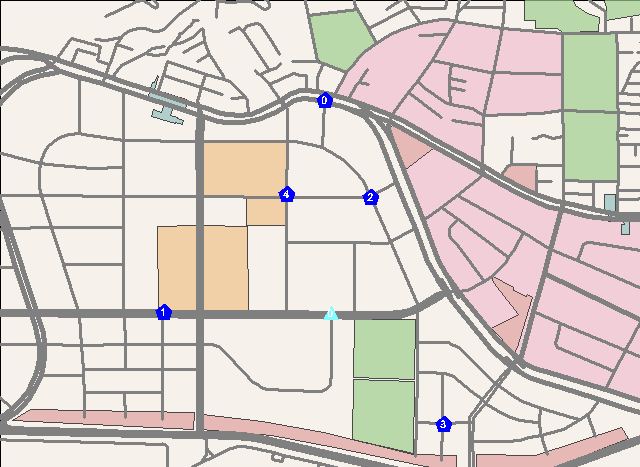

7. 於圖面上透過點擊滑鼠左鍵來新增事件點；







8. 於圖面上完成所有路網位置點的新增之後，如果有需要您可以接著於「路網位置視窗」中選取「點障礙」、「線障礙」、或「面障礙」後，再透過點擊路網分析模組工具列上的「新增路網位置」按鈕，於圖面上加入各種障礙元素；

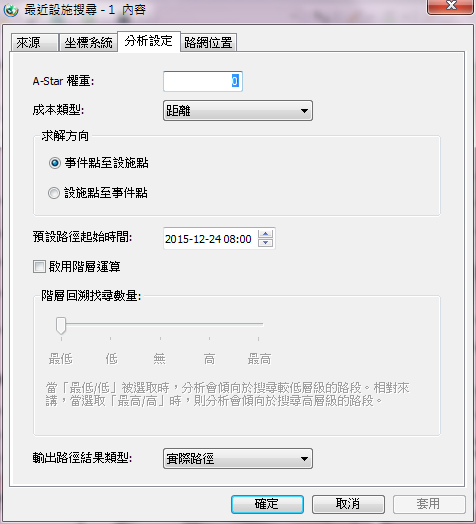

9. 設定分析方法，請右鍵點擊圖層集當中的服務區域搜尋，並選擇內容，接著切換到分析設定當中。在此視窗當中您可以設定成本類型，，預設路徑出發時間等，相關內容可參考分析參數說明章節；





10. 設定完成後，請點擊路網分析模組工具列上的「解題」按鈕；

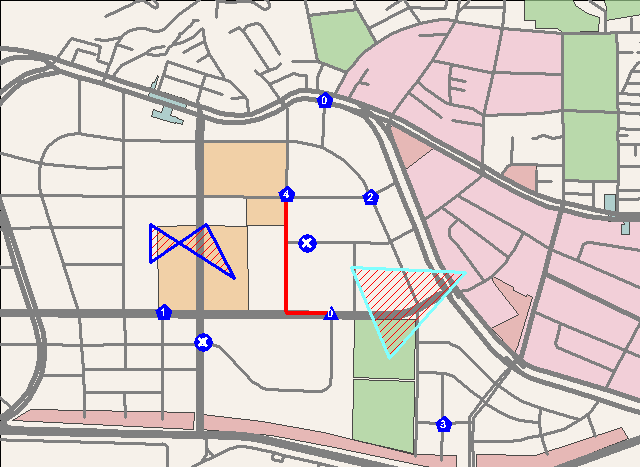

11. 如果此最佳路徑分析問題有解，則分析的結果將會顯示於圖面上（紅色線段表示事件點0與設施點1之間的最短路徑，即設施點 4 為事件點 0 的最近設施點）；

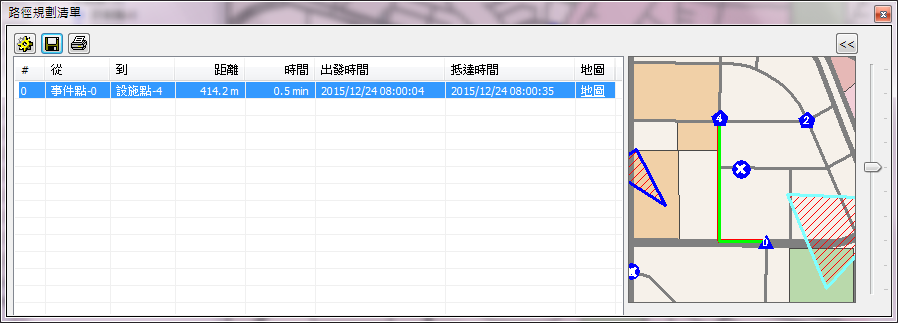

12. 當然，您也可以從「路徑規劃清單」視窗中檢查詳細的最近設施搜尋結果。







---
