使用路網分析 > 最短路徑分析 > 執行最短路徑分析

執行最短路徑分析

在開始進行路網分析之前，請先確認您已將手邊的道路圖資轉換成路網格式，並且在路網分析模組工具列中的分析圖層選單中選取該路網格式圖層後，才能使用下拉選單中的各種路網分析功能。轉換道路圖資為路網格式資料請參考「建置路網資料」＞「圖層轉換」一節。

1. 開啟路網分析模組工具列，於工具列上點擊「路網分析模組」按鈕，選取「最短路徑搜尋」；

2. 於「路網位置視窗」中選取「拜訪點」(相關說明可參考路網分析元素)；

3. 於「路網分析模組」工具列上點擊「新增路網位置」按鈕；

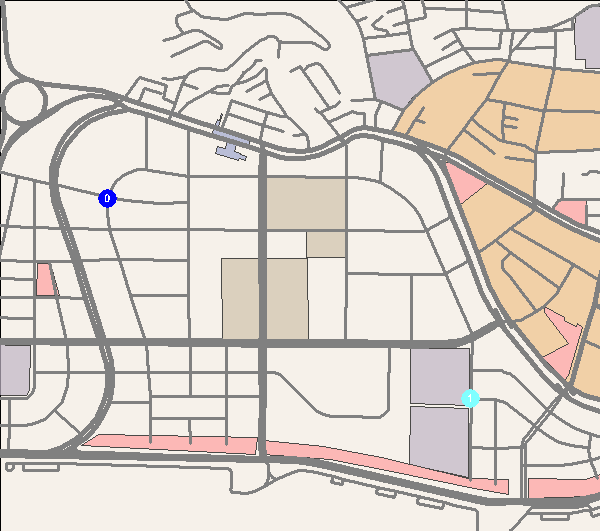

4. 於圖面上透過點擊滑鼠左鍵來新增拜訪點；

5. 於圖面上完成所有拜訪點的新增之後，如果有需要您可以接著於「路網位置視窗」中選取「點障礙」、「線障礙」、或「面障礙」後，再透過點擊路網分析模組工具列上的「新增路網位置」按鈕，於圖面上加入各種障礙元素(相關說明可參考路網分析元素)；

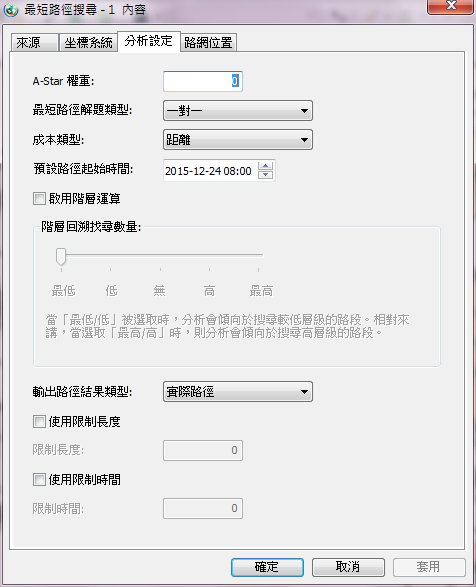

6. 設定分析方法，請右鍵點擊圖層集當中的最短路徑搜尋，並選擇內容，接著切換到分析設定當中，相關詳細說明可參考參數說明章節。在此視窗當中您可以設定最短路徑解題類型，成本類型，預設路徑起始時間，是否啟用階層運算，輸出路徑結果類型；以及是否使用限制長度與時間。設定完成之後，請點擊路網分析模組工具列上的「解題」按鈕；

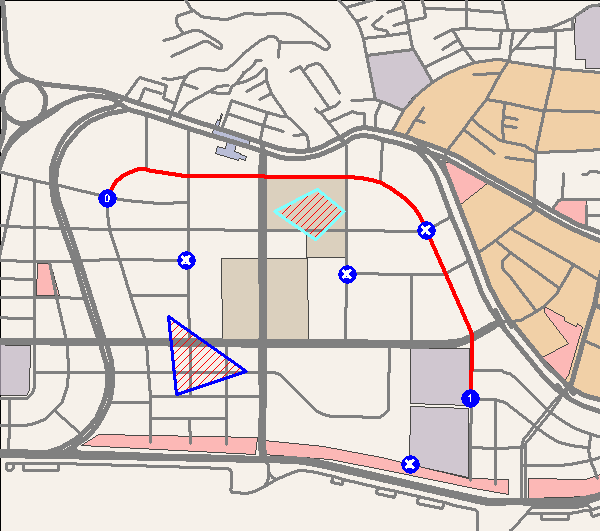

7. 如果此最短路徑分析問題有解，則分析的結果將會顯示於圖面上（紅色線段表示拜訪點0與拜訪點1之間的最短路徑）；

8. 當然，您也可以從「路徑規劃清單」視窗中檢查詳細的最短路徑分析結果。
