路網資料相關概念

NRT檔說明

在SuperGIS中*.geo 或*.shp 圖層繪出道路相對位置，而 NRT 檔案則紀錄著路段的連接性（Connectivity）和資料，包含：轉向、單行道、長度、限速等等由實際路段上取得的相關資料。加入圖層可將道路顯示於畫面上，當載入NRT資料之後，系統將使用NRT所紀錄的資料進行路徑規劃，最後路徑規劃結果將以*.geo 或*.shp 圖層方式顯示於畫面。

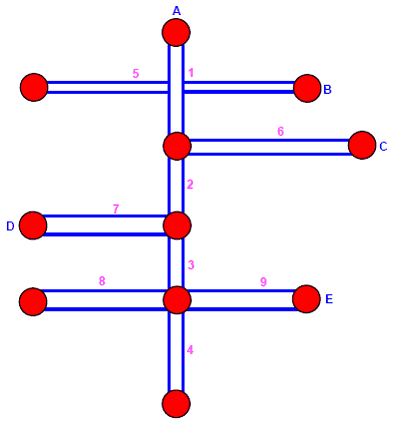

請看以下圖片，例如：A 道路和 C，D，E 道路相接，一共包含了四個道路路段（Segment）：1，2，3，4；再看道路 E，一共包含兩個路段8，9。但請您特別注意，在地圖上，道路之間若有相通，其交會點將會以 Node 連接兩條道路；然而，若是兩個沒有相接的平行通道，例如：平面道路和高架道路（或地下道）之間的關係，兩者高度不同，只是在空中交錯，並非真正相通，這種情況在地圖上的表現，會以交叉線段來表示，且其交叉部份不會有 Node 存在。請看下圖道路 A 和道路 B，其交錯處並沒有Node 連接，表示兩者的關係可能是平面道路和高架道路的關係，在空中平行，但沒有相通。因此我們可以知道，道路 B 的路段5和道路 A 的路段1僅在空中交錯並無相通。

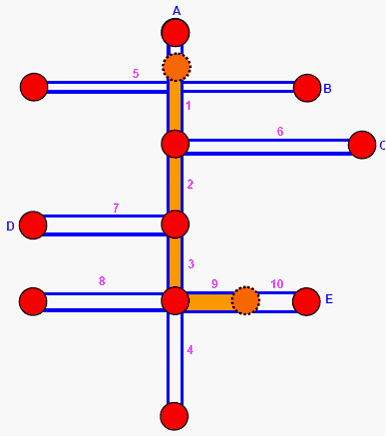

經路徑規劃後，您將取得一路徑規劃結果，稱之為 Route Result，該 Route Result可能包含一至多條 Route。而每一條 Route 是由數個道路路段（求解後取得之道路路段稱之為 Route Segment）組成。Segment 與 Route Segment 並不完全相同，Route Segment 的起訖點可能等於 Segment 的起訖點，但也可能僅落在 Segment 的局部而非包含完整的 Segment。因此Route Segment 可能等於或者小於其所位於之 Segment。請看下圖路段1，2，3，9皆為 Route Segment，其中路段9僅佔原始 Segment 約一半長度，而路段3則包含完整的原始 Segment。
