路網資料相關概念 > 路網資料的定義

路網資料的定義

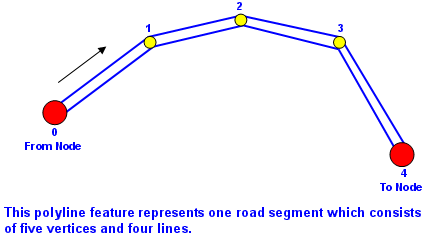

地圖是套疊了數個圖層後的結果展示，圖層依據其不同特色，可再分成三種類型，分別為：點、線、面圖層。其中，就路徑規劃部份來說，代表道路的線圖層為必備的基本圖層。線圖層由許多線圖徵組成，而線圖徵又是由節點（Vertex）組成，請看下圖，此線圖徵是由0，1，2，3，4等五個節點組成。其中圖徵的起訖節點稱為 Node，即0與4，起訖點是由圖徵的數化方向（Digitizing Direction）決定，圖中箭頭方向為數化方向，因此可得知，0為起點 Node，稱之為 From Node；4為訖點 Node，稱之為 To Node。由此可知，道路路段（Segment）是由兩個以上節點（Vertex）組成，而數個路段（Segment）可組成一條道路。請特別注意，數化方向是指圖徵在編輯時的數化方向，並非道路方向。

就道路圖層來說，一條道路（Road）或路徑（Route）是由數個道路路段（Segment）組合而成。當一條道路和其他道路連接，產生交會點，於是路網就產生了。在SuperGIS中的路網是由圖徵（圖層）與路段資料（NRT 檔案）組成，結合了各種道路之間的關聯模式，將真實道路的複雜交通網絡於平面上呈現出來。資料中紀錄了豐富的道路路段的屬性資料，例如：路網的限制、層級等資訊，而這些資料即為路徑規劃的重要依據。
