文字格式 ASCII File 輸出設定

SuperGIS DataConvertor 除了支援一般常用的網格格式與 SuperGeo Raster File(*.sgr) 互相轉換，亦支援 SuperGeo Raster File(*.sgr) 與文字格式 ASCII File(*.txt) 之間的轉換。ASCII(American Standard Code for Information Interchange) 為目前全球最通用的單位元電腦編碼系統，透過SuperGIS DataConvertor，能夠將網格格式的 SGR 檔案轉換成ASCII File格式，以共享於支援 ASCII File 讀取或轉換的軟體中；反之，由SuperGIS DataConvertor或是其它軟體所轉換出的 ASCII File 格式檔案，亦能夠透過 SuperGIS DataConvertor 轉換成 SGR 格式的網格影像，因此將可大幅提升網格格式檔案之間的互通性。

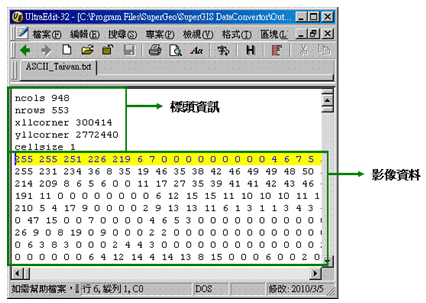

由於 ASCII File 格式具有標準的格式定義內容，因此容易被使用者廣泛的運用在資料交換處理中。透過 SuperGIS DataConvertor 所轉換出的 ASCII File 檔案內容，主要可分為檔案的「標頭資訊」以及「影像資料」兩個部份。標頭資訊中定義了一些與檔案相關的內容，包括影像資料的行列數、起始點的 XY 坐標位置(左下角為基準)、以及像素大小，而影像資料則是詳細記錄了影像內容裡的每一筆數值。

ASCII File 格式檔案僅能儲存單一波段的影像內容，在轉換的過程中會失去其它波段的色彩資訊，因此經過轉換後的 SGR 網格影像將為一灰階影像；SuperGIS DataConvertor 提供設定轉換波段的欄位，讓您可以自行決定輸入檔案中的某一特定波段轉出 ASCII File。

輸出 TXT 格式

1、在 SuperGIS DataConvertor 視窗上方的「檔案轉換模式」區塊中選取「網格格式」；

2、於「輸入檔案」區塊選取 SuperGeo Raster Format(*.sgr) 格式，接著再於「輸出檔案」區塊中選取 ASCII File(*.txt)；

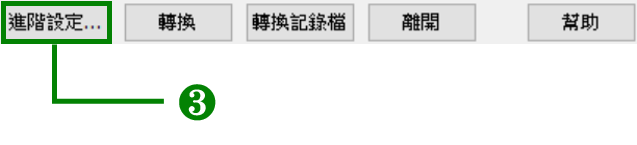

3、點擊 SuperGIS DataConvertor 視窗右下角的「進階設定」按鈕，開啟「進階設定」視窗；

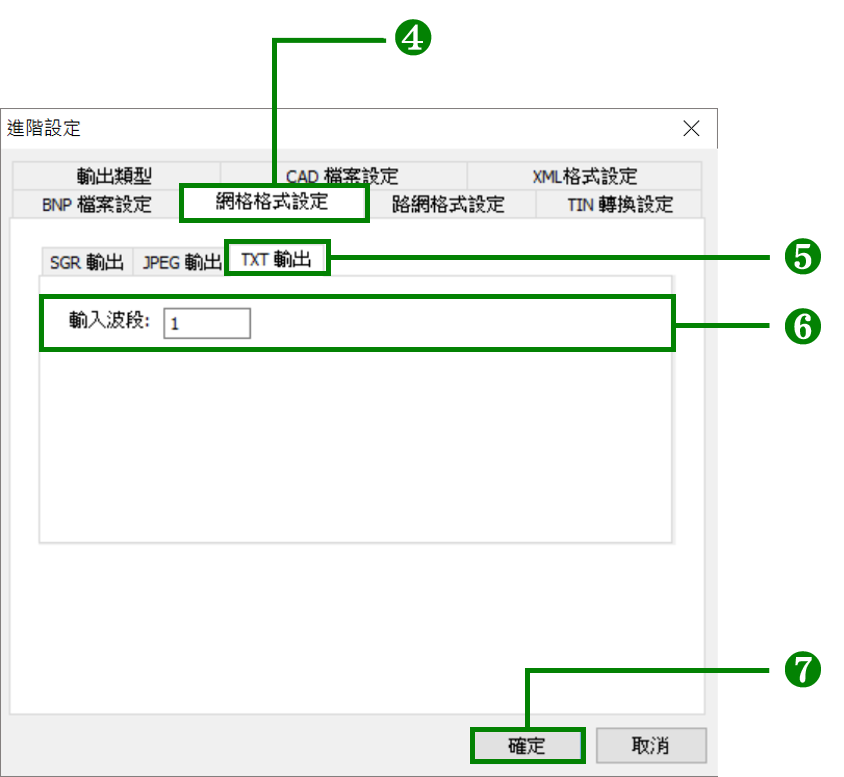

4、選取「網格格式設定」頁籤；

5、於「網格格式設定」頁籤下切換至「TXT輸出」頁籤；

6、於「TXT輸出」頁籤下的「輸入波段」欄位，您可以直接在欄位內輸入欲轉換的波段編號；

7、按下視窗右下角的「確定」按鈕，完成輸出設定並回到 SuperGIS DataConvertor 視窗。
