GEO 轉換 CAD 向量格式設定

SuperGIS DataConvertor 提供您將崧旭自有的 GEO 格式檔案轉換成多種常用的向量格式輸出，部份特殊的向量格式如 CAD 檔案，能夠容許儲存多種圖徵存在於單一檔案內，不同於僅記錄單一類型圖徵的 GEO 格式，因此在轉換的過程中，您可以透過 SuperGIS DataConvertor 的進階 CAD 輸出設定，才能夠正確的將 GEO 格式轉換成符合您需求的 CAD 格式檔案。

輸出DXF、DWG、及DGN格式

當您欲將 SuperGeo Format (*.geo)轉換成Autodesk AutoCAD (*.dxf)、Autodesk AutoCAD (*.dwg)、Bentley MicroStation Design (*.dgn) 三種 CAD 向量格式的檔案時，SuperGIS DataConvertor 提供相關的進階選項，能讓您進一步設定輸出這些CAD格式檔案。

1、 在 SuperGIS DataConvertor 視窗上方的「檔案轉換模式」區塊中選取「向量格式」；

2、 於「輸入檔案」區塊選取 SuperGeo Format(*.geo) 格式後，再接著於「輸出檔案」區塊中選取 Autodesk AutoCAD (*.dxf)、Autodesk AutoCAD (*.dwg)、Bentley MicroStation Design(*.dgn) 其中一種向量格式皆可；

3、 點擊 SuperGIS DataConvertor 視窗右下角的「進階設定」按鈕，開啟「進階設定」視窗；

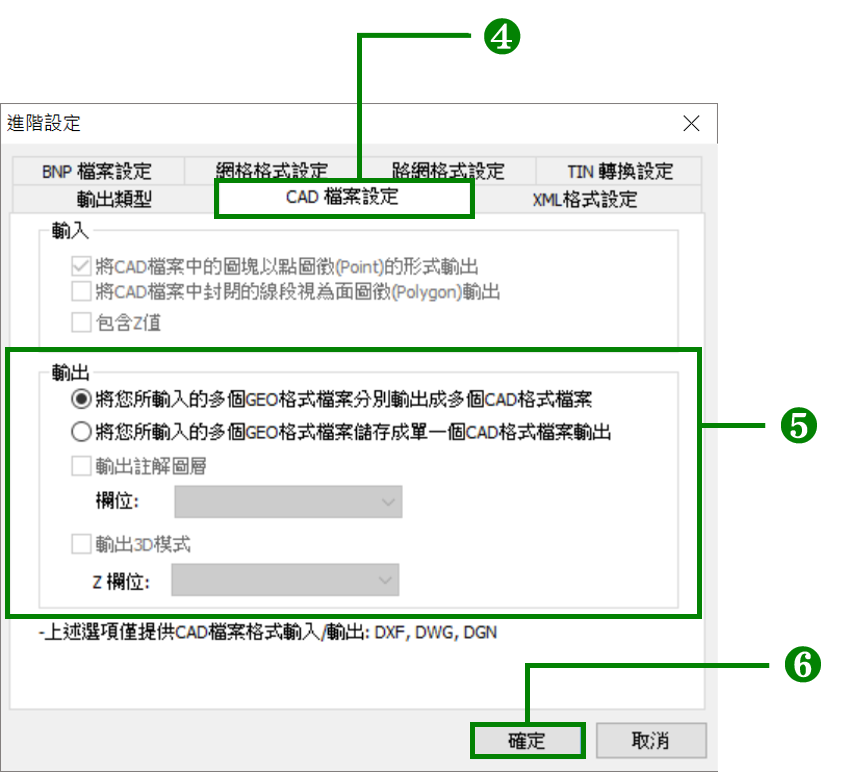

4、 選取「CAD 檔案設定」頁籤；

5、 「CAD 檔案設定」頁籤中的「輸出」選項為單選，選取項目分別為「將您所輸入的多個GEO格式檔案分別輸出成多個CAD格式檔案」和「將您所輸入的多個GEO格式檔案儲存成單一個CAD格式檔案輸出」；

6、 按下視窗右下角的「確定」按鈕，完成輸出設定並回到 SuperGIS DataConvertor 視窗。
