附錄 > 製作快取圖磚 > 利用快取圖生產工具製作地形圖磚

利用快取圖生產工具製作地形圖磚

1.若您想要同時展示地形起伏，您必須另外發佈地形圖磚。開啟SuperGIS Desktop 3.2，並加入DEM 地形模型資料，請注意DEM的坐標系統需與底圖圖磚的坐標系統相同。接著請按下符號，或是按下「檔案」→「儲存專案」來儲存專案。接著以文字編輯器，如UltraEdit, Notepad++等開啟該.sgd 檔案，並且找到檔案中<Renderer clsid="................" version="..........." 一段，將該段內容取代為 <Renderer clsid="SG3D.DEMRenderer.1" version="3.0.0.0" 。完成後以SuperGIS Desktop 3.2 開啟該專案檔，您將會看見類似以下的圖層顏色。

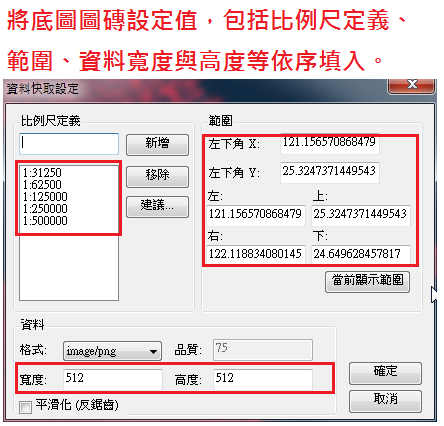

2.接著再以快取圖生產工具製作地形圖磚。該地形圖磚的名稱必須為底圖圖磚的名稱後面加上"_D"。舉例來說，若您的底圖圖磚名稱為Base.stc，則地形圖磚的名稱就為Base_D.stc。請注意，地形圖磚的比例尺、圖層範圍、原點、資料格式等的設定必須與底圖圖磚所作的設定完全一致。因此，請將您在建立底圖圖磚時所記下的設定值，包括比例尺定義、範圍中的左下角X、左下角Y、左、上、右、下邊界值，以及資料格式、寬度、和高度依序填入，接著按下確定來製作地形圖磚。

3.完成產圖後，您便可以在輸出路徑當中找到您所製作的快取圖磚檔案(.stc)。
