3D分析處理 > 地表分析

地表分析

地形分析功能主要透過已存在的網格式圖層，經過分析產生額外的附加資料，但卻不影響原始資料。地形分析包括：坡向分析、坡度分析、日照陰影分析、曲率分析、挖填補分析、等高線分析、視域分析、及抽取地表高程等。地表分析支援一般網格資料及 TIN 格式資料。

坡度 ( Slope )

當您想了解一個地區景觀的地形變異度時，您就必須使用坡度分析。因為您只有了解該地區的地形變異情形，您才可以更深入的探討該地區的地形風險有多高。

坡向 ( Aspect )

透過坡向分析的結果，可以提供您了解一地區地形的面向。

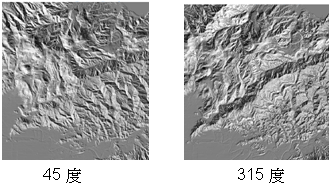

日照陰影 ( Hillshade )

您可以從分析和圖解的目的來使用日照陰影分析。就圖解的目的來說，您可以拿日照陰影分析圖為背景，來了解其他圖層資料相關於地表的分佈。而就分析的角度來看，您可以藉由設定太陽方位的角度，來觀看地表受不同角度日照的狀況。

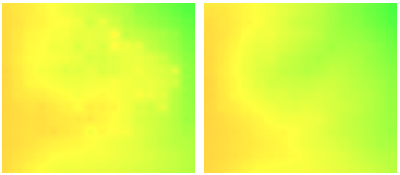

曲率 ( Curvature )

曲率即是在了解 A、B 兩點間平均彎曲的程度，若 A 與 B 兩點為一直線，則該段之曲率為 0。

挖填補 ( Cut/Fill )

當您想知道一個地區在兩段不同時期內，地表物質增加或減少的程度，挖填補分析將會是一個有用的分析方法。

等高線 ( Contour )

當您想尋找相同高度的區域時，您會需要知道該地形的等高線。因此，等高線分析將能為您顯示出地形的等高線，而您也能藉由等高線的分佈了解整個地形的坡度變化。

視域 ( ViewShed )

當您想了解遠處某一地區的景觀是否為視線可及之處時，您可以使用視域分析，幫助您了解您所在的位置地形的起伏與眼界可及處。假設您想了解何處的視野是最佳的，此時您可以使用視域分析來幫助您找尋該點位置。

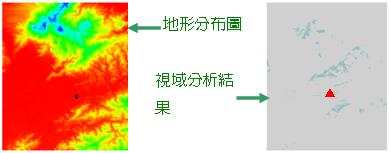

將視域分析結果套疊於地形圖上，您將可以更清楚了解可見景觀的分佈情形。套疊結果如下圖所示。

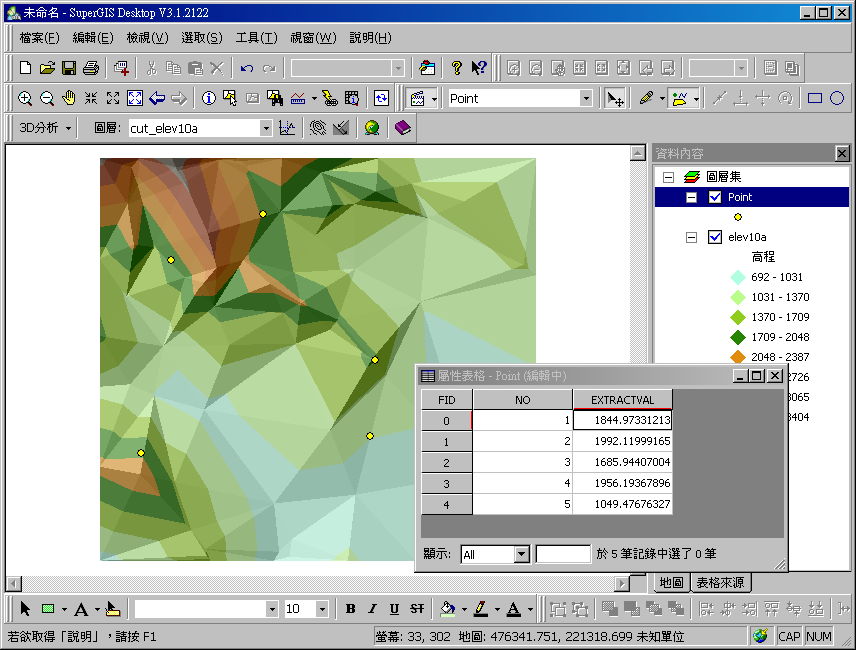

抽取地表高程 ( Extract Surface Values )

抽取地表高程功能能夠透過輸入一指定的點圖層資料，將每個點位置的高程資料取出後並儲存在屬性資料中。
