3D分析處理 > 地表分析 > 視域分析

視域分析說明

視域分析是用來確認從某一個或多個的觀測點或觀測線上，可以被看見的範圍。由於，每一點位依據所在位置不同的高度，可觀測的範圍亦有所不同。在數值輸出的部份，看得到觀測點的每個像元值為 1，而無法看到該觀測點的像元值為 0；在視點選擇的部分，系統可支援觀測點或觀測線，就觀測線的部分將以線的節點作為觀測點來使用。

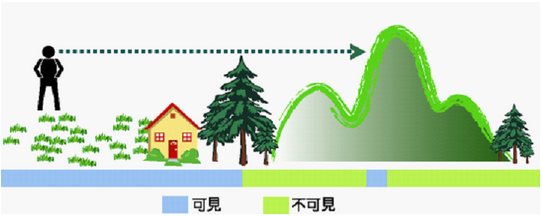

如上圖所示，某人所站的點位高於草皮、房屋和樹木，因此上述景點皆為可見範圍。上圖中藍色為可見範圍，綠色為不可見範圍，些地區會因為前景遮蔽而不可見。

•為何要做視域分析計算？

在一般的圖層套疊過程中，我們無法知道各點位所能看見的景觀情形。所以，常常在規劃過程中會有盲點產生。因此，如果我們可以先了解一區域中，各點可見的範圍與景觀，那麼在規劃與設計過程中，將能更加符合實際的需求。

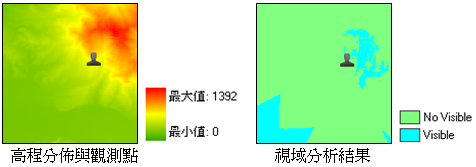

如上圖左，由地形圖中我們可以清楚了解該角點所在的高程，但是並不了解該點所能看見的區位。如上圖右，將視域分析後的圖層配合透明度設定搭配日照陰影分析與地形圖相互套疊後，我們便可清楚透過地圖了解該觀測點與地形間的相互關係。

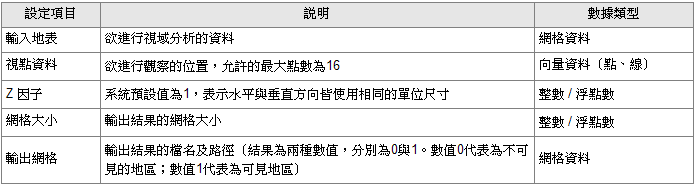

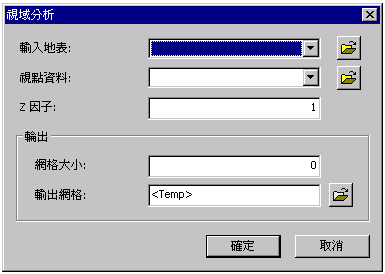

設定參數說明
