3D分析處理 > 地表分析 > 日照陰影

日照陰影說明

日照陰影分析，即是藉由假設太陽的所在位置及其仰角，來模擬地表在日照下的明暗變化。此分析方式，特別是搭配透明度使用時，更能加強地表在分析或圖解呈顯上的視覺效果。

日照陰影參數

再進行日照陰影分析前，主要須考慮太陽在天空中的位置

方位角

方位角指的是太陽所在的角度方向，從北方到南方，從東方到西方。照順時針方向進行測量，角度範圍介於0~360（正北到360（仍是正北）之間。預設值為方位角為315（西北）。如下圖所示。

仰角

仰角為太陽從地平線到最頂端的角度或坡度，從0度（地平線）到90度（頂端）。預設值為45度。如下圖所示。

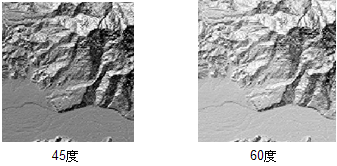

欲執行日照陰影分析時，需準備一張DTM圖，系統會將您設定好的方位角及仰角之陰影圖套疊於原DTM圖上。例如，利用日照陰影分析，設定太陽的方位角為315度，仰角為預設的45 度所方位；而另一張方位角仍為315度，但仰角設定為60度。如下面右兩張圖所示，就可以清楚地看出不同仰角設定的差異。

陰影模式

陰影模式建立，是將座落在陰影區域內的像元數值設定為0，其他數值則為介於1和255之間的整數。在系統預設中（即不建立陰影模式），系統則是根據局部照明度，依序計算出每一像元是否位於陰影處。

透過日照陰影分析，使用者可以進一步利用分析結果（透明度設定），套疊不同圖層（土地使用分區圖、地形圖、河流、道路），進而使呈現的效果更加豐富。

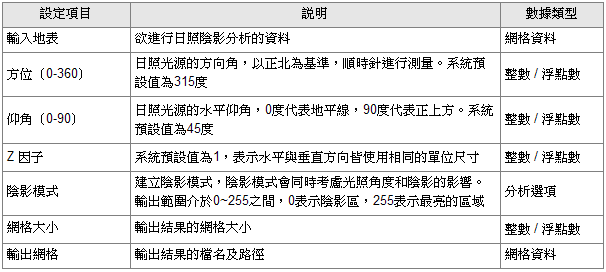

設定參數說明
