3D分析處理 > 建立不規則三角網

從網格資料轉 TIN

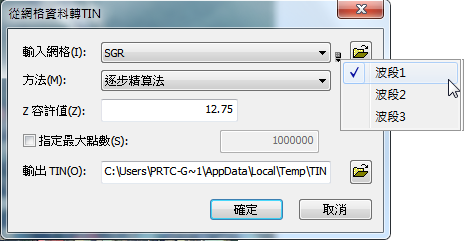

1.於 SuperGIS 3D 分析模組選單中選取「建立不規則三角網」→「從向量資料轉TIN」；

2.於「輸入網格」處勾選已存在的向量資料，或是點擊開啟檔案按鈕選取欲轉換的向量資料。您也可以點擊開啟檔案按鈕左側的符號來指定進行分析的波段；

3.於「方法」欄位選取重要點提取法、啟發丟棄法、或逐步精算法；

4.於「z 容許值」欄位處輸入 z 值的容許數值，代表輸入網格資料與輸出TIN資料之間所允許的最大z值差；

5.您可以勾選指定最大點數，來指定輸出不規則三角網當中的最大節點數；

6.於「輸出 TIN」欄位輸入儲存轉出 TIN 資料的位置，或是點擊開啟檔案按鈕選取輸出位置；

7.點擊「確定」按鈕建立不規則三角網。

NOTE: 若網格資料裡的數值範圍差距過大，會造成計算耗時，需先行對原始資料處理。

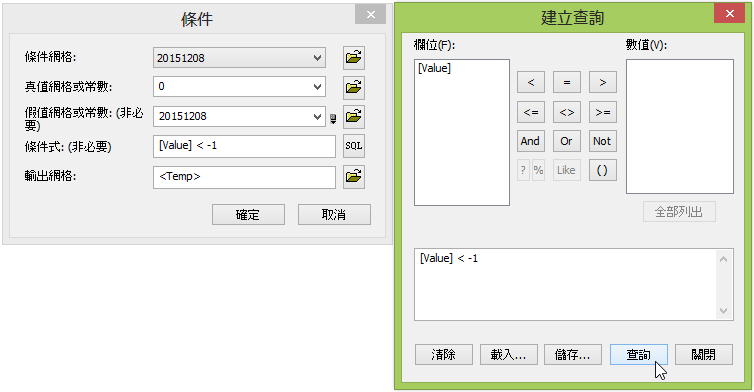

請先使用「空間分析模組」濾掉資料中不合理的數值（如離群值/異常值），再回到3D分析模組進行分析處理；以離群數值為 -32767為例，請先打開「空間分析模組」> 點選「條件分析」>「條件」，於操作視窗設定好真值後，打開條件式，將條件設為 [Value] < -1，把小於負1的資料濾掉（也就是將 -32767這個離群值濾掉），再使用3D分析模組進行網格資料轉TIN步驟。
