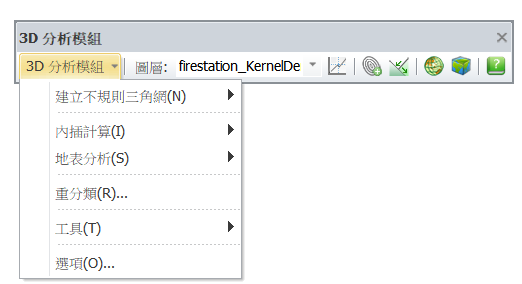

SuperGIS 3D 分析模組功能選單

SuperGIS 3D 分析模組提供幾種類型的 3D 分析功能，包括建立不規則三角網、內插計算、地表分析、及重分類，此外亦另提供工具能讓使用者轉換網格資料，及輸出分析資料的選項設定。

•建立不規則三角網：使用者可以透過建立不規則三網功能，輕易將手邊的向量或網格高程資料轉換成不規則三角網格資料。建立不規則三角網提供「從向量資料轉 TIN」及「從網格資料轉 TIN」兩種方式。

註：不規則三角網 ( Triangulated Irregular Network，TIN ) 是以三角形為基礎的一種網狀多邊形 ( Tesseral )，其資料集包括點和其鄰近三角形間的位相關係，每一個樣本點皆有一個 XY 坐標和一個表面值 ( 或 Z 值 )。

•內插計算：若欲在某一區域中少數點資料轉換為網格資料時，您可以使用內插計算的方式，利用空間中任意點資料，來推估其他未知的數值。內插計算提供距離倒數加權 ( IDW ) 及趨勢面 ( Trend ) 兩種分析方式。

•地表分析：主要透過已存在的網格式圖層，經過分析產生額外的附加資料，但卻不影響原始資料。地形分析包括：坡向 ( Aspect )、坡度 ( Slope )、日照陰影 ( Hillshade )、曲率( Curature )、挖填補 ( Cut/Fill )、視域分析 ( Viewshed )、等高線 ( Contour )、及抽取地表高程 ( Extract Surface Values ) 等。

•重分類：可將原來圖層的網格數值，利用內設的數個方式重新分類而得到新數值去取代原有數值。

•工具：提供網格圖層及向量圖層相互轉換的功能、徐昇氏多邊形、及 SGR 網格資料建立。

•選項：可針對您欲輸出的圖層其輸出方式做設定，如：輸出網格大小、輸出範圍、及輸出檔案。
